| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | GUOMAT |
| Πιστοποίηση: | ISO/TS16949:2009 |
| Αριθμό μοντέλου: | 3H580384 |
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Συσκευασία λεπτομέρειες: | ισχυρό κιβώτιο χαρτοκιβωτίων ή ως ανάγκη πελατών |
| Χρόνος παράδοσης: | 2-8 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union, Paypal ή άλλα |
| Δυνατότητα προσφοράς: | 1000pcs/week |
| Υλικό: | Κράμα αργιλίου και λάστιχο | GUOMAT: | W01-M58-6984 |
|---|---|---|---|
| Εξουσιοδότηση: | 12 μήνες | Καθαρό βάρος: | 19,5 κλ |
| Άλλο όνομα: | Μονωτής ανοίξεων αέρα βιομηχανίας | Δυνατότητα πίεσης: | 0.2-0.8 Μ PA |
| Ακαθάριστο βάρος: | 20,5 κλ | Δαχτυλίδι φλαντζών: | Με ή χωρίς |
| Μέθοδος σύνδεσης: | Σύνδεση φλαντζών | Μέγεθος δαχτυλιδιών φλαντζών: | 638 χιλ. |
| ΚΥΚΛΟΣ ΜΠΟΥΛΟΝΙΩΝ DIA: | 596 χιλ. | ||
| Υψηλό φως: | Μπερδεμένη άνοιξη αέρα,ελατήρια αρωγών αέρα |
||

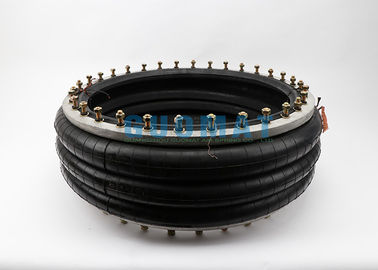

Firestone W01 M58 6984 βιομηχανική άνοιξη αέρα GUOMAT 3B6984 σε 0,7 MPA ανώτατο Dia 715mm
Βιομηχανικές τριπλές μπερδεμένες προδιαγραφές ανοίξεων αέρα
Συνέλευση περιγραφής
Περιγραφή
Διαταγή αριθ. συνελεύσεων.
Ύφος 321
Ραβδωτά δαχτυλίδια χαντρών αργιλίου λαιμών (ίσο διάστημα), 45 μπουλόνια χιλ., καρύδια, πλυντήρια
W01-M58-6984
Δίφυλλοι φυσητήρες
Λαστιχένιοι φυσητήρες μόνο
W01-358-7919
| Αριθμός μερών κατασκευαστών | Σύντομη περιγραφή W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 | Τύπος δαχτυλιδιών χαντρών | 4 |
| Μέγιστος φραγμός 7 διαμέτρων @ (χιλ.) | 709 | Dim# Γ (διάμετρος χιλ. κύκλων μπουλονιών) | 597 |
| Μέγιστο ύψος (χιλ.) | 114 | # των μπουλονιών (κάθε δαχτυλίδι) | 32 |
| Μέγιστο κτύπημα (χιλ.) | 361 | Ύψος σχεδίου (χιλ.) | 381 |
| Ελάχιστο χρησιμοποιήσιμο ύψος (χιλ.) | 475 | 3 φραγμός (kN) | 78.5 |
| 25 χιλ. (kN) | 174.6 | 5 φραγμός (kN) | 132.9 |
| 50% του ανώτατου κτυπήματος (kN) | 150 | 7 φραγμός (kN) | 187.9 |
| Μέγιστο κτύπημα (kN) | 106.5 | Φυσική συχνότητα (φραγμός @5) (fn (Hz) | 1.2 |
| Εφαρμόσιμο Technigram; | 113 | 7 Hz | 97 |
| Υλικό | 2-Ply, υψηλής αντοχής σκοινί | 13 Hz | 99.3 |
| 25 Hz | 99.8 |
|
Ύψος συνελεύσεων (χιλ.)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| ΦΡΑΓΜΟΣ 7 όγκου @ ($cu εκατ.) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| ΦΡΑΓΜΌΣ 7 περιοχής της EFF @ (εκατ. τετράγωνο) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
kN δύναμη
|
@3 ΦΡΑΓΜΟΣ
|
67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
|
@4 ΦΡΑΓΜΟΣ
|
92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
|
@5 ΦΡΑΓΜΟΣ
|
116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 156.08 | 162.19 | 168.98 | |
|
@6 ΦΡΑΓΜΟΣ
|
143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
|
@7BAR
|
167.54 | 181.66 | 192.94 | 202.76 | 211.80 | 220.56 | 229.36 | 238.43 |
| Δυναμικά χαρακτηριστικά σε 380 χιλ. ύψους σχεδίου (που απαιτείται για το σχέδιο μονωτών Airmount μόνο) | |||
|
Μετρητής Πίεση (ΦΡΑΓΜΟΣ) |
Φορτίο (KN) | Ποσοστό άνοιξη (kN/m) | Φυσική συχνότητα Hz |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 104.95 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 160.98 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |
| Τύπος σύνδεσης φλαντζών πρότυπου πίνακα σύγκρισης άνοιξη αέρα | |||
| GUOMAT ΑΡΙΘ. | Contitech αριθ. | GUOMAT ΑΡΙΘ. | Contitech αριθ. |
| FS22-3DICR | ΧΡΏΜΙΟ DI 22-3 FS | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | ΧΡΏΜΙΟ DI 44-5 FS | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | ΧΡΏΜΙΟ DI 76-7 FS | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | ΧΡΏΜΙΟ FS 76-7 DS | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD ΧΡΏΜΙΟ DI 22-4 | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD ΧΡΏΜΙΟ DI 44-10 | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD ΧΡΏΜΙΟ DI 76-14 | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | FD ΧΡΏΜΙΟ 76-14 DS | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
| FT22-6DICR | 22-6 FT ΧΡΩΜΊΟΥ DI | ||
| FT44-15DICR | 44-15 FT ΧΡΩΜΊΟΥ DI | ||
| FT76-20DICR | 76-20 FT ΧΡΩΜΊΟΥ DI | ||
| FT76-20DSCR | FT ΧΡΩΜΊΟΥ 76-20 DS | ||
| FT138-26DS | FT 138-26 DS | ||
| FT210-32DS | FT 210-32 DS | ||
| FT412-32DS | FT 412-32 DS | ||
| FT614-36DS | FT 614-36 DS | ||
| FT816-40DS | FT 816-40 DS | ||
