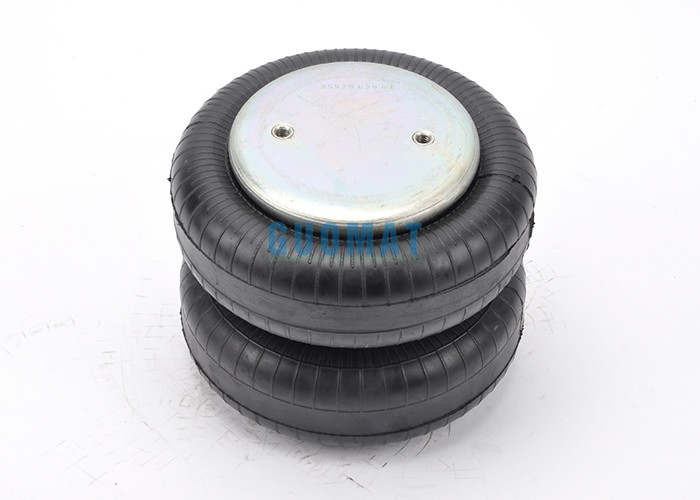

W01-M58-6910 η βιομηχανική αναστολή ανοίξεων αέρα αναφέρεται σε Goodyear 2B9-220

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	GUOMAT
Πιστοποίηση:	ISO/TS16949:2009
Αριθμό μοντέλου:	2B6710

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pc
Συσκευασία λεπτομέρειες:	ισχυρό κιβώτιο χαρτοκιβωτίων ή ως ανάγκη πελατών
Χρόνος παράδοσης:	2-8 ημέρες εργασίας
Όροι πληρωμής:	T/T, Western Union, Paypal ή άλλα
Δυνατότητα προσφοράς:	1000pcs/week

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό:	Χάλυβας και λάστιχο	Firestone:	W01-358-6910
Εξουσιοδότηση:	12 μήνες	Βάρος:	3.0kg
Άλλο όνομα:	Λαστιχένιες τσάντες ενεργοποιητών αέρα	Δυνατότητα πίεσης:	0.2-0.8 Μ PA
κολπίσκος αέρα:	1/4NPTF	Μπουλόνι:	M8
Επισημαίνω:	ελατήρια αρωγών αέρα , μέρη αναστολής αέρα

Firestone W01-M58-6910 η αναστολή αέρα αερόσακων ανοίξεων αέρα αναφέρεται σε Goodyear 2B9-220

Αρχικός κατασκευαστής εξοπλισμού cOem:

Αριθμοί ΦΥΣΗΤΗΡΩΝ	ΠΛΗΡΕΙΣ αριθμοί

CONTITECH FD Ν 20019 S/895	Firestone: W01-358-6910
FIRESTONE ΛΥΓΙΖΕΙ 20	Contitech: FD 200-19 320
FIRESTONE W01-358-0138	Goodyear: 2B9-200/202/216
095-0009	Hendrickson: S8768/458433
GOODYEAR 2B 9-200	: 578423202
578923202	Τρίγωνο: 6325/4320
PHOENIX 2B 12R	Νταίυτον: 3546910
PIRELLI T20 86600	Leland: Sc2011
AIRKRAFT 114001	Navistar: 554783C1
	Dina: A812719/AZ812719
	SAF Ολλανδία: 57006910
	Ρυμουλκά de: 133128
	Φρένο & ρόδα: M3501
	Ridewell: 1003586910C
	Tuthill: 1371
	Watson&Chalin: Όπως-0001/as-0156G

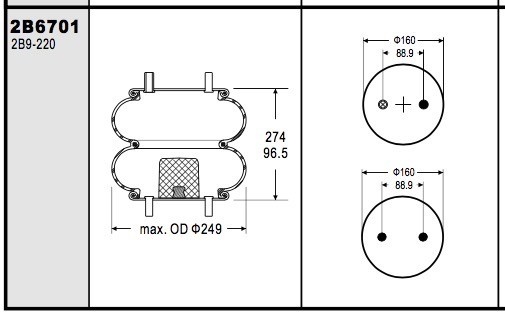

Προδιαγραφές και τεχνικά στοιχεία W01-358-6910 και 2B9-200

Firestone αριθμός μερών: W01-358-6910/W013586910/W01 358 6910
Αριθμός φυσητήρων Corspass: 20
Αριθμός μερών Goodyear: 2B9-220/2B9220/2B9 220
Αριθμός φυσητήρων Goodyear: 92 578-92-3-202/578923202/578 3 202
Αριθμός πλεγμάτων: 1371
Ρυμουλκό αριθ. Hendrickson.: S-8768
Αριθμός φορτηγών Hendrickson: 45843-3
Αριθμός Ridewell: 1003586910C
Αριθμός μερών τριγώνων: 4320
Αριθμός φυσητήρων τριγώνων: 6325
Watsons Chalin#: Όπως-0001
Συμπιεσμένο ύψος: 3.12
Αριθμός στεγών: 3079
Διάμετρος τοπ κάλυψης: 6,31 ίντσες/160 χιλ.
Αριθμός κατώτατων εμβόλων: 3090
Διάμετρος κατώτατης κάλυψης: 6,31 ίντσες/160 χιλ.
Κεντρική απόσταση βιδών: 89 χιλ.
Η απόσταση μεταξύ των καρυδιών είναι 44,5 χιλ.
Δόντια βιδών τοπ κάλυψης (καρύδι): 2pcsX M8-16UNC
Δόντια βιδών κατώτατης κάλυψης (καρύδι): 2pcsX M816UNC
Λαστιχένια ΑΝΩΤΑΤΗ διάμετρος φυσητήρων: 251 χιλ.
Λαστιχένια φυσική διάμετρος φυσητήρων 224 χιλ.
Κτύπημα εργασίας: μέχρι 260 χιλ. σε ΕΛΆΧΙΣΤΑ 75 χιλ.
Κολπίσκος διεξόδων/αέρα: 1/4 NPT

Πώς στον υπολογισμό για Pneumatics, όπως

• Μάζα που ανυψώνεται 2000 Μ (κλ)
• Επιθυμητό κτύπημα 190 S λ. (χιλ.)
• Αριθμός ανοίξεων αέρα 4 Ν
• Ελάχιστο ύψος 190 Χ λ. εγκατάστασης (χιλ.)
• Ελάχιστη διάμετρος 500 Δ εγκατάστασης (χιλ.)
• Πίεση αέρα 6 Π (φραγμός)

Απομόνωση δόνησης – δυναμικές χαρακτηριστικές τιμές Ύψος Χ σχεδίου: συνιστώμενα 210mm, ελάχιστο 195mm
Πίεση π [φραγμός]	3	4	5	6	7	8	Εντάσεις Β [λ]
Δύναμη (φορτίο) [kN]	5.2	7.1	9	10.7	12.4	14.5
Ποσοστό άνοιξη [N/mm]	79.5	103	126.5	150	173.5	197	5.9
Φυσική συχνότητα [Hz]	2.0	1.9	1.9	1.9	1.9	1.9

Πνευματική εφαρμογή – στατικές χαρακτηριστικές τιμές Δύναμη Φ [kN]
Πίεση π [φραγμός]		3	4	5	6	7	8	Εντάσεις Β [λ]
Ύψος Χ [χιλ.]	230	4.21	5.7	7.2	8.73	10.3	12	6.4
	200	5.8	7.78	9.74	11.7	13.8	15.9	5.7
	170	6.96	9.3	11.7	14.1	16.5	19	5
	140	7.86	10.5	13.2	15.8	18.5	21.3	4.1
	110	8.52	11.4	14.2	17.1	19.9	22.9	3.4
	80	9.07	12	15	18	21	24.1	2.5

W01-M58-6910 η βιομηχανική αναστολή ανοίξεων αέρα αναφέρεται σε Goodyear 2B9-220 0

Αριθμός ύφους	Ύψος σχεδίου	Φορτίο (στο ύψος σχεδίου) σε:			Φυσική συχνότητα	% της απομόνωσης στην αναγκασμένη συχνότητα
		••40 PSIG (λίβρες)	60 PSIG (λίβρες)	80 PSIG (λίβρες)	(@ 80 PSIG) fn (cpm)	400 CPM %	800 CPM %	1500 CPM %
ΔΙΠΛΗ ΣΥΝΕΛΙΞΗ
268	5.5	515	787	1.062	145	84.9	96.6	99.1
267-1.5	6.0	566	871	1.194	129	87.6	97.2	99.2
224	6.5	730	1.130	1.530	126	89.0	97.5	99.3
26	8.0	590	980	1.360	123	89.6	87.6	99.3
274	8.5	990	1.540	2.130	116	90.7	97.8	99.4
20-2	10.0	1.184	1.848	2.531	97	93.7	98.5	99.5
22	9.5	2.060	3.170	4.280	106	92.4	98.2	99.5
22-1.5	10.5	1.930	3.030	4.130	106	92.4	98.2	99.5
21	9.5	3.030	4.750	6.540	105	92.6	98.3	99.5
21-2	10.5	3.460	5.350	7.280	95	94.1	98.6	99 6
233-2	11.25	3.413	5.631	7.691	89	95.0	98.8	99.7
