| Τόπος καταγωγής: | Guangdong, Κίνα |
| Μάρκα: | GUOMAT |
| Πιστοποίηση: | ISO/TS16949:2009 |
| Αριθμό μοντέλου: | 220-10 |
| Ποσότητα παραγγελίας min: | 6PCS |
|---|---|
| Τιμή: | $59.9-69.9/pc |
| Συσκευασία λεπτομέρειες: | Ισχυρό κιβώτιο χαρτοκιβωτίων ή ως ανάγκη πελατών |
| Χρόνος παράδοσης: | 2-8 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000pcs/week |
| Όνομα προϊόντων: | Διπλή μπερδεμένη άνοιξη αναστολής αέρα | Υλικό άνοιξη: | Καουτσούκ + Χάλυβας |
|---|---|---|---|
| Εξουσιοδότηση: | 1 έτος | Τύπος άνοιξη: | Αερισμένος τύπος |
| Λαστιχένιο ανώτατο Dia.: | 250mm | Πιάτο Dia.: | 161mm |
| Μέγεθος συσκευασίας: | 24*24*24cm | Τύπος τρυπών αερίου: | 1/4NPTF, Γ 3/4 |
| Υψηλό φως: | 161mm Dia. Βιομηχανική άνοιξη αέρα,Βιομηχανικός ενιαίος μπερδεμένος ανοίξεων αέρα,Άνοιξη αέρα 200-10 Contitech FS βιομηχανική |
||
Ηπειρωτικό ύφος φυσητήρων Contitech FS 200-10 CI, βιομηχανική ενιαία μπερδεμένη άνοιξη αέρα
Προδιαγραφή προϊόντων
FS 200-10 CI G1/4 G3/4 OS, βιομηχανική άνοιξη αέρα Stype φυσητήρων, ενιαίος μπερδεμένος, 200cm τετράγωνο αποτελεσματικό Aiea, ανώτατο κτύπημα 89 χιλ., πτυχωμένο πιάτο χαντρών, θηλυκά να τοποθετήσει νήματα
FS 200-10 τεχνικά στοιχεία ανοίξεων αέρα
Στοιχεία πιάτων κάλυψης FS 200-10
Διάμετρος πιάτων τοπ κάλυψης: 161mm
Μεταξύ της περασμένης κλωστή απόστασης τρυπών: 89mm
Μεταξύ της περασμένης κλωστή απόστασης τρυπών και τρυπών αέρα: 38.1/44.5mm
Διάμετρος πιάτων κατώτατης κάλυψης: 161mm
FS 200-10 τυφλά καρύδια
Βίδα (καρύδια) στο πιάτο τοπ κάλυψης: 2XM8
Βίδα (καρύδια) στο πιάτο κατώτατης κάλυψης: 2XM8
Βάθος βιδών (καρύδια) M8: 15mm
M8=25Nm
FS 200-10 λαστιχένιοι φυσητήρες
Λαστιχένια ΑΝΩΤΑΤΗ διάμετρος φυσητήρων: 250mm
Κτύπημα εργασίας 200-10 FS
Το κτύπημα εργασίας: 51mm~140mm
Το μέγιστο ύψος: 140mm
Το ελάχιστο ύψος: 51mm
Το συμπιεσμένο ύψος: 89mm
Κολπίσκος αέρα 200-10 FS/τρύπα αερίου
Κολπίσκος αέρα/τρύπα αερίου: Γ 1/4 Γ 3/4
Γ 1/4=25 NM
Γ 3/4=25 NM
Διαταγή Infromation
| Αριθ. | Τύπος | Διατάξτε το αριθ. |
| 1 | Λαστιχένιος φυσητήρας | - |
| 2 |
Με το τοπ πιάτο και τον κολπίσκο αέρα G3/4 Η εκκεντρικότητα λιμένων κολπίσκων είναι 38.1mm |
- |
| 3 |
Με το τοπ πιάτο και τον κολπίσκο αέρα G1/4 Η εκκεντρικότητα λιμένων κολπίσκων είναι 44.5mm |
- |
| 4 | Με το τοπ πιάτο, φραγμός απομονωτών και εισαγωγή G1/4 το αεροδρόμιο, εκκεντρικότητα λιμένων κολπίσκων είναι 44.5mm |
- |
| 5 | Με το πιάτο ανοξείδωτου, αεραγωγός εισαγωγής G3/4 το στόμα, εκκεντρικότητα λιμένων κολπίσκων είναι 38.1mm |
- |
Τεχνική παράμετρος
Ελάχιστη πίεση: φραγμός 0
Δύναμη αποκατάστασης στο ελάχιστο ύψος: ≤ 200 Ν
Συνολικό βάρος (συμπεριλαμβανομένου του πιάτου κάλυψης): 2,3 κλ
Εφαρμογές απομόνωσης δόνησης - δυναμικά Eigenvalues
Ύψος Χ σχεδίου: 110 χιλ. που συστήνονται, ελάχιστο 90 χιλ.
| Πίεση Π [φραγμός] | 3 | 4 | 5 | 6 | 7 | 8 | Τόμος Β [λ] |
| Δύναμη (φορτίο) Φ [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| Ακαμψία άνοιξη [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| Φυσική συχνότητα [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
Πνευματικές εφαρμογές - στατικά eigenvalues
Δύναμη Φ [KN]
| Πίεση Π ［φραγμός］ | 3 | 4 | 5 | 6 | 7 | 8 | Τόμος Β ［Ι］ | |
| Ύψος Χ ［χιλ.］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
Εισαγωγή της λαστιχένιας άνοιξης αέρα Contitech
Το λαστιχένιο ελατήριο αέρα χρησιμοποιείται ευρέως στον εξοπλισμό κατασκευής χάρτου, τα μηχανήματα δέρματος, το δομένος πίνακα, τον υφαντικό εξοπλισμό, τη μεταλλεία, τα μηχανήματα και άλλες βιομηχανίες. Το λαστιχένιο ελατήριο αέρα που χρησιμοποιείται στο βιομηχανικό εξοπλισμό διαιρείται κατά προσέγγιση σε single-layer, διπλός-στρώμα, και ελατήρια αέρα τρεις-στρώματος σύμφωνα με τον αριθμό στρωμάτων των λαστιχένιων οργανισμών τους.
Όταν ο λαστιχένιος αερόσακος λειτουργεί, την εσωτερική κοιλότητα γεμίζουν με το συμπιεσμένο αέρα για να διαμορφώσει μια στήλη συμπιεσμένου αέρα. Με την αύξηση του φορτίου δόνησης, το ύψος του ελατηρίου μειώνεται, ο όγκος των εσωτερικών μειώσεων κοιλοτήτων, η ακαμψία των αυξήσεων άνοιξη, και ο αποτελεσματικός τομέας ρουλεμάν των εσωτερικών αυξήσεων στηλών αέρα κοιλοτήτων, και η ικανότητα ρουλεμάν των αυξήσεων άνοιξη αυτή τη στιγμή. Όταν το φορτίο δόνησης μειώνεται, το ύψος των αυξήσεων άνοιξη, του όγκου των εσωτερικών αυξήσεων κοιλοτήτων, της ακαμψίας των μειώσεων άνοιξη, του αποτελεσματικού τομέα ρουλεμάν των εσωτερικών μειώσεων στηλών αέρα κοιλοτήτων, και της ικανότητας ρουλεμάν του ελατηρίου μειώνεται. Κατά αυτόν τον τρόπο, μέσα στο αποτελεσματικό κτύπημα του ελατηρίου αέρα, το ύψος, ο εσωτερικός όγκος κοιλοτήτων, και η ικανότητα ρουλεμάν του ελατηρίου αέρα έχουν την ομαλή και εύκαμπτη μετάδοση με την αύξηση και τη μείωση του φορτίου δόνησης, και ο υψηλής απόδοσης έλεγχος του φορτίου εύρους και δόνησης εμφανίζεται. Η ικανότητα ακαμψίας και ρουλεμάν του ελατηρίου μπορεί επίσης να ρυθμιστεί με την αύξηση ή τη μείωση του ποσού πληθωρισμού, και ένας βοηθητικός αεροθάλαμος μπορεί επίσης να συνδεθεί για να επιτύχει την αυτόματη ρύθμιση.

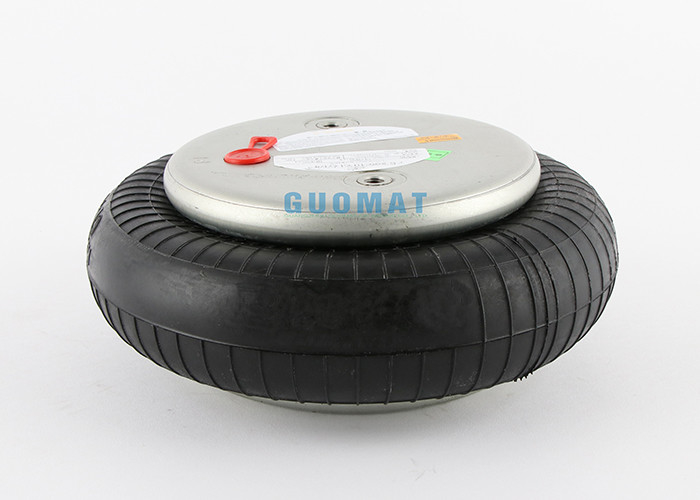

Εικόνα προϊόντων
