Λαστιχένιος βιομηχανικός ηπειρωτικός FS 310-12 Contitech ενιαίος μπερδεμένος αερόσακος ανοίξεων αέρα

Καουτσούκ Industrial Air Spring Continental FS 310-12 Contitech Single Convoluted Air Bag

περιγραφή προϊόντος

Κατασκευαστής: Contitech

Αριθμός OE/OEM:FS 310-12

FS310-12

FS 310-12 VP

FS 310-12 VP ECO

FS 310-12 ECO

FS 310-12 S VP

Τεχνικά Στοιχεία Ενιαίου Λαστιχένιου Ελατηρίου Αέρα

Ελάχιστη πίεση-------0 bar

Δύναμη επιστροφής στο ελάχιστο ύψος-----------≤120N

Ελάχιστο ύψος------------55mm

Μέγιστη διαδρομή-----------120mm

Μέγιστη Διάμετρος-----------320mm

Απαιτείται χώρος εγκατάστασης------------335mm

Διάμετρος χαντρών-------------------172mm

Εσωτερική επιφάνεια σφράγισης και τοποθέτησης--------131mm

Ύψος χάντρας---------------11mm

Μέγιστη χωρητικότητα φόρτωσης (7bar / 115mm)---------------26,8kN

Μέγιστη πίεση ανύψωσης--------------8 bar

Παρατηρήσεις

FS 310 -12 Replόξυνση για Phoenix 1 B20

Αντικατάσταση FS 310-12 ECO για Phoenix 1B20-4

FS 310-12 S VP, Βιομηχανικό ελατήριο αέρα τύπου Bellow, Μονό σπειροειδές, Εύκαμπτος δακτύλιος, Μόνο κάτω

Εφαρμογή Air Spring

• Ανύψωση ψαλιδιού
• Δόνηση και απόσβεση χοάνης
• Στάση μηχανικού χειρισμού
• Συσκευή γρήγορου κλειδώματος
• Τέντωμα μπομπίνας
• Απομόνωση μηχανής
• Άμεση δύναμη
• Απορρόφηση κρούσεων
• Τέντωμα κυλίνδρου
• Ανύψωση πλατφόρμας
• Μηχανική σύνδεση βραχείας διαδρομής
• Πρέσα σφράγισης ζεστού φύλλου

Πώς είναι κατασκευασμένος ο αερόσακος;
Οι εύκαμπτες φυσούνες είναι κατασκευασμένες από ελαστικό ενισχυμένο με ύφασμα και συνήθως έχουν μία, δύο ή τρεις στροφές, ανάλογα με την επιθυμητή διαδρομή.Η κύστη συγκρατείται ανάμεσα σε δύο ακραία καλύμματα από χάλυβα χρωμίου, το καθένα με συγκολλημένα καρφιά από χάλυβα χρωμίου.Αυτό καθιστά τη φυσούνα εύκολη στην εγκατάσταση, ειδικά επειδή έχουν υψηλότερη ανοχή για κακή ευθυγράμμιση από άλλους γραμμικούς ενεργοποιητές.Ωστόσο, ολόκληρη η επιφάνεια του μεταλλικού ακραίου καπακιού πρέπει να χρησιμοποιείται για να αντέχει τη δύναμη και πρέπει να χρησιμοποιούνται πλευρικές ράγες.

Το ελατήριο αέρα ονομάζεται επίσης αερόσακος, ελατήριο αέρα κάτω, φυσούνα αέρα κ.λπ. Είναι μια κύστη από ελαστικές ίνες κατασκευασμένη με ακρίβεια που δεν παρέχει δύναμη ή φορτίο στήριξης από μόνη της, αλλά επιτυγχάνει μετάδοση δύναμης και ελαστικότητα γεμίζοντας την με πεπιεσμένο αέρα.Το ελατήριο αέρα έχει μη γραμμικά χαρακτηριστικά και η ακαμψία του αλλάζει με το φορτίο, επομένως η φυσική του συχνότητα δόνησης παραμένει σχεδόν αμετάβλητη υπό οποιοδήποτε φορτίο, έτσι ώστε η συσκευή ελατηρίου να έχει σχεδόν σταθερά χαρακτηριστικά.Η υψηλή δυναμική του απορρόφηση και η ηχομόνωση είναι καλή.Το φέροντας ταυτόχρονα αξονικό και ακτινικό φορτίο, μέσω της ρύθμισης της εσωτερικής πίεσης, μπορεί επίσης να επιτευχθεί διαφορετική φέρουσα ικανότητα.Ως εκ τούτου, μπορεί να προσαρμοστεί σε μια ποικιλία αναγκών φορτίου.Εντός της αποτελεσματικής διαδρομής, το ελατήριο αέρα μπορεί να ρυθμίσει την ακαμψία, το ύψος, τον όγκο της κοιλότητας και τη φέρουσα ικανότητα του ελατηρίου αέρα αυξάνοντας ή μειώνοντας την πίεση φουσκώματος.Ταυτόχρονα, η ακαμψία, το ύψος, ο όγκος της κοιλότητας και η φέρουσα ικανότητα θα υποστούν σταθερές και περιοδικές εύκαμπτες αλλαγές με την αύξηση ή τη μείωση του φορτίου, πραγματοποιώντας έτσι την ευέλικτη μετάδοση της φέρουσας ικανότητας, την αποτελεσματική ρύθμιση της διαδρομής και την ρύθμιση του πλάτους δόνησης και του φορτίου δόνησης.Αποτελεσματικός έλεγχος.

Πλεονεκτήματα των ελατηρίων αέρα

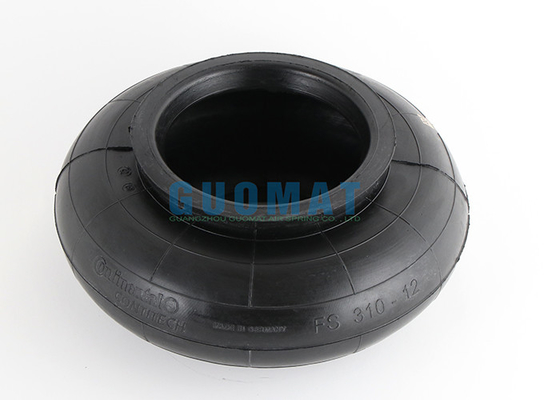

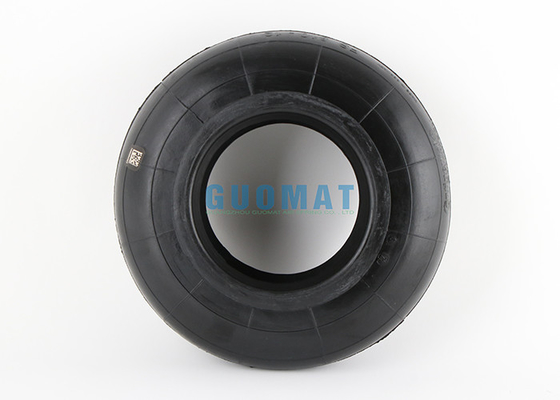

Εικόνα προϊόντος
