Μονό σύνθετο βιομηχανικό ελατήριο αέρα Contitech FS 40-6 CI με τρύπα αερίου G1/8
περιγραφή προϊόντος
|
CONTITECH
|
FS 40-6 1/8 M8
|
|
ΦΟΙΝΙΞ
|
SP1B04
|
|
WEFORMA
|
WBE100-E1
|
Όνομα προϊόντος: Air Spring
Τόπος παραγωγής: GuangDong, Κίνα
Εγγύηση: 1 Χρόνος Εγγύηση
Υλικό: Φυσικό Καουτσούκ και Χάλυβας
Συσκευασία: Δυνατό καφέ χαρτοκιβώτιο
Πεδίο εφαρμογής: Αθλητικός εξοπλισμός, όργανα ακριβείας,
Πειραματικός Εξοπλισμός, Εξοπλισμός Πάγκου Δοκιμών κ.λπ.
Εύρος ρουλεμάν: 50-500KG
Πηγή αέρα GUOMAT
Η τεχνολογία ελατηρίου αέρα εφαρμόζεται στην απορρόφηση κραδασμών του βιομηχανικού εξοπλισμού, η οποία μπορεί να βελτιώσει αποτελεσματικά την απόδοση εργασίας του εξοπλισμού και την ασφαλή διάρκεια ζωής του εξοπλισμού.Τα ελατήρια αέρα δεν έχουν εσωτερικές ράβδους λειτουργίας, έμβολα ή ολισθαίνοντα στεγανοποιητικά όπως τα συνηθισμένα χαλύβδινα ελατήρια, γεγονός που μειώνει σημαντικά το κόστος χρήσης ενεργοποίησης ή υδραυλικών κυλίνδρων και κερδίζει περισσότερα οικονομικά οφέλη για τους πελάτες.
Χαρακτηριστικά: χαμηλό κόστος, ευρύ φάσμα προδιαγραφών.μεγάλη διάρκεια ζωής, χωρίς συντήρηση και λίπανση, χωρίς εσωτερικό joystick ή έμβολο.χωρίς αποτέλεσμα τριβής, μαλακά μέσα.ικανότητα κάμψης, ικανότητα πλευρικού φορτίου, συμπαγές αρχικό ύψος.
FS 40-6 Τεχνικά στοιχεία
Διάμετρος επάνω πλάκας καλύμματος: 90mm
Διάμετρος κάτω καλύμματος πλάκας: 90mm
Απόσταση μεταξύ βίδας και οπής αέρα: 20 mm
Κεντρική απόσταση μεταξύ των βιδών του κάτω καλύμματος: 20 mm
Βίδα (παξιμάδι) επάνω πλάκας καλύμματος Δόντι : 1XM8X1,25
Βίδα(παξιμάδι)δόντι κάτω πλάκας καλύμματος: 2XM8X1,25
Τρύπα αερίου : G1/8
Μέγιστη διάμετρος καουτσούκ: Μέγ.145 mm
Η διαδρομή εργασίας: MAX 110mm έως MIN 50mm
Μέγιστο Ύψος: 110mm
Ελάχιστο Ύψος: 50mm
Ύψος συμπίεσης: 60mm
Κατασκευαστής πρωτότυπου εξοπλισμού OEM
Contitech FS 40-6 CI
ContitechFS 40-6 M8
ContitechFS40-6 CI G1/8
ContitechFS 40-6 CI G1/8 M8
ΦοίνιξSP 1B04
Phoenix SP1B04
Phoenix SP 1B 04
WeformaWBE100-E1
Weforma WBE 100 E1
Weforma WBE 100-E1
Ελάχιστη πίεση------0 bar
Δύναμη επιστροφής στο ελάχιστο ύψος-------≤120N
Συνολικό βάρος με συσφιγμένες πλάκες-------------0,9kg
Απομόνωση κραδασμών - Δυναμικές χαρακτηριστικές τιμές
-------Ύψος σχεδίασης H: Συνιστάται 90 mm, ελάχιστο 70 mm
|
Πίεση P［bar］
|
3
|
4
|
5
|
6
|
7
|
8
|
Τόμος V ［I］
|
|
Δύναμη (φορτίο) ［KN］
|
1.7
|
2.3
|
2.8
|
3.4
|
3.8
|
4.4
|
0,5
|
|
Ρυθμός ελατηρίου (N/cm］)
|
760
|
990
|
1220
|
1480
|
1610
|
1820
|
|
Φυσική συχνότητα［Hz］
|
3.5
|
3.3
|
3.3
|
3.3
|
3.2
|
3.2
|
Πνευματική Εφαρμογή-Στατικές Χαρακτηριστικές Τιμές
Δύναμη (kN)
|
Πίεση P［bar］
|
3
|
4
|
5
|
6
|
7
|
8
|
Τόμος V ［I］
|
|
Ύψος H［mm］
|
100
|
1.2
|
1.6
|
2.0
|
2.5
|
3.0
|
3.4
|
0,6
|
|
90
|
1.7
|
2.2
|
2.8
|
3.4
|
3.9
|
4.4
|
0,5
|
|
80
|
2.1
|
2.8
|
3.5
|
4.2
|
4.9
|
5.3
|
0,5
|
|
70
|
2.3
|
3.2
|
3.9
|
4.7
|
5.4
|
6.2
|
0.4
|
|
60
|
2.6
|
3.5
|
4.3
|
5.2
|
6.1
|
6.9
|
0.3
|
Άλλο ελατήριο βοήθειας αέρα μονής στρώσης
|
Αριθμός GUOMAT
|
1B7070
|
1B5010
|
1B1209
|
|
Σταυρός Αναφrence Αριθμός
|
Contotech: FS 70-7
Phoenix:SP1B05
Bosch: 822419002
Festo:EB-165-65
Τύπος: WBE200-E1
|
Firestone: W01-358-7731
|
Firestone:W01-M58-6165
Contitech:FS120-9
Dunlop(FR):8''x1 s08101
Bosch: 822419003
Festo:EB-215-80
Norgren:PM/31081, (8x1)
Τύπος: WBE300-E1
Airtech: 140293
Airtech: 140293
Megatech: 1S12
|

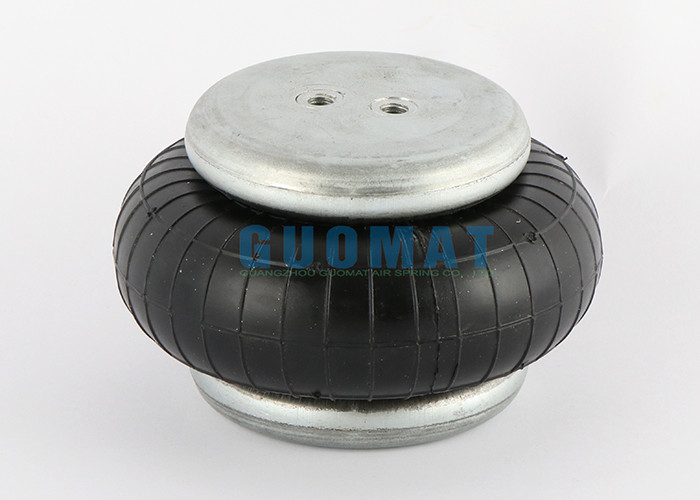

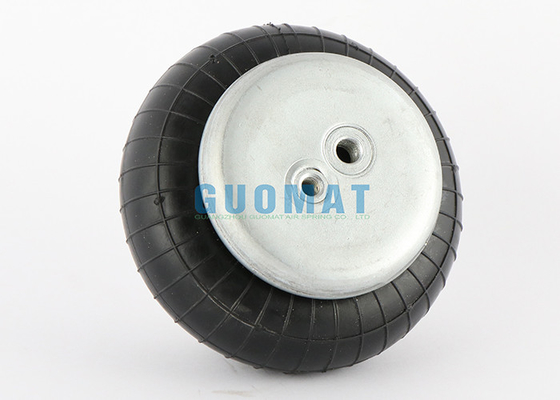

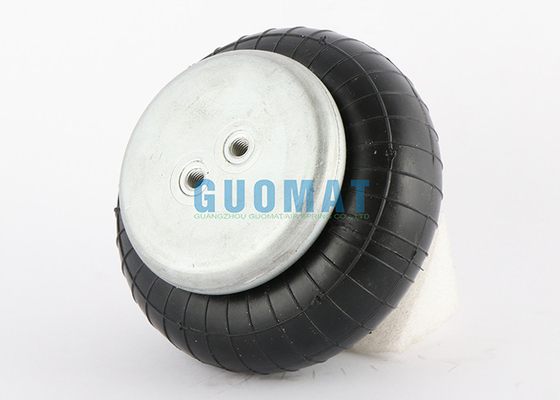

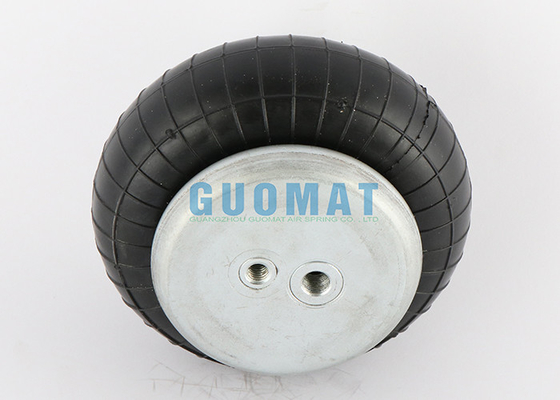

Αναλυτικές φωτογραφίες του προϊόντος
