| Τόπος καταγωγής: | Γκουανγκντόνγκ, Κίνα |
| Μάρκα: | GUOMAT |
| Πιστοποίηση: | ISO/TS16949:2009 |
| Αριθμό μοντέλου: | FD330-22 |
| Ποσότητα παραγγελίας min: | 6 τεμ |
|---|---|
| Τιμή: | $59.9-159.9/pc |
| Συσκευασία λεπτομέρειες: | Ισχυρό χαρτοκιβώτιο ή όπως χρειάζονται οι πελάτες |
| Χρόνος παράδοσης: | 2-8 εργάσιμες |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000 ΤΕΜ/ΕΒΔΟΜΑΔΑ |
| Υλικό: | Καουτσούκ και χάλυβας | Εγγύηση: | 12 μήνες |
|---|---|---|---|
| Δείγμα και OEM: | Διαθέσιμος | Λειτουργία: | Γεμάτο με αέριο |
| Αριθμός OEM: | FD 330-22 CI | Βάρος: | 4,8 κιλά |
| Τρύπα αερίου: | G1/4 | Ανάρτηση αέρα: | Contitech Air Spring |
| Υψηλό φως: | Contitech FD 330-22 Rubber Air Spring,Double Convolution Rubber Air Spring |
||

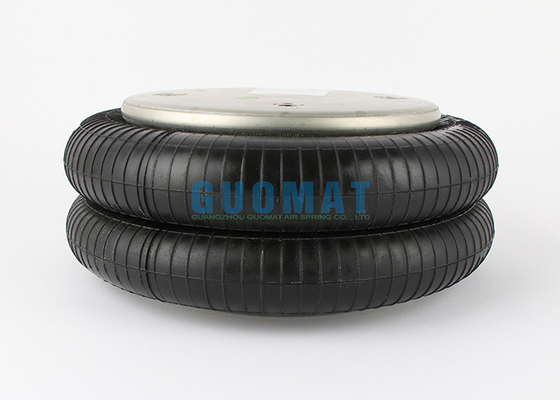

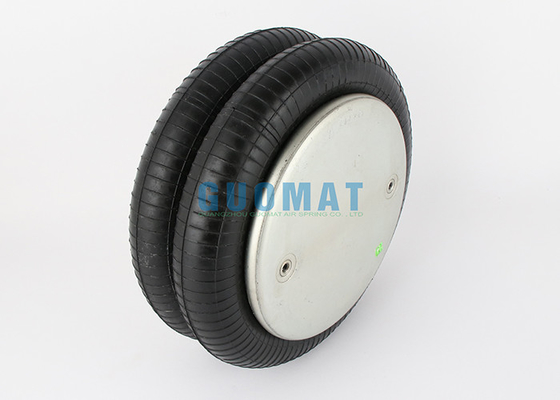

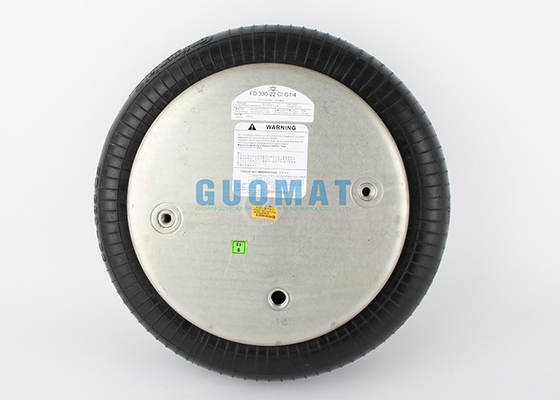

Contitech FD 330-22 CI Double Convolution Air Actuator G1/4 Air Fitting Labber Air Spring
Λεπτομερής Περιγραφή ΓιαContitech FD330-22
Κατασκευαστής: Contitech
Αριθμός ανταλλακτικού: FD 330-22 CI G1/4
Εγγύηση: 12 μήνες
Υλικό: Καουτσούκ και χάλυβας
Χρωμα μαυρο
Πληρωμή: LC/TT/Western Union/PayPal
Συσκευασία: Δυνατό καφέ χαρτοκιβώτιο
Χρόνος παράδοσης: Περίπου 2-8 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας
Μέθοδος αποστολής: Δια θαλάσσης, αεροπορικώς, εξπρές (DHL/UPS/EMS/Fedex)
Τεχνικά δεδομένα
|
1 |
Πάνω βίδα (παξιμάδι) δόντι |
2xM8-15mm |
|
2 |
Διάμετρος επάνω πλάκας καλύμματος |
228 χλστ |
|
3 |
Διάμετρος πλάκας κάτω καλύμματος |
228 χλστ |
|
4 |
Απόσταση κέντρου βίδας |
157,5 χλστ |
|
5 |
Τρύπα αερίου |
G1/4 |
|
6 |
Κάτω βίδα (παξιμάδι) δόντι |
2xM8-15mm |
|
7 |
Φυσούνες από καουτσούκ MAX διάμετρος |
325 χλστ |
|
8 |
Το Εγκεφαλικό |
75-305 χλστ |
|
9 |
Συνολικό βάρος με σφιγμένες πλάκες |
4,8 κιλά |
|
10 |
Απαιτούμενο πλάτος τοποθέτησης |
340 χλστ |
Απομόνωση κραδασμών – δυναμικές χαρακτηριστικές τιμές
Ύψος σχεδίασης H: συνιστάται 240 mm, ελάχιστο 220 mm
| Πίεση P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Τόμος V［I］ |
| Δύναμη (φορτίο) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| Ρυθμός ελατηρίου (N/cm］) | 156 | 190 | 221 | 252 | 283 | 314 | |
| Φυσική συχνότητα［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Πνευματική εφαρμογή – στατικές χαρακτηριστικές τιμές
Δύναμη F [kN]
| Πίεση P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Τόμος V ［I］ | |
| Ύψος H［mm］ | 265 | 7,97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36,5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39,8 | 45 | 4.8 | |
Οδηγίες σέρβις
M8: max.25Nm
G1/4: max.25Nm
Κοινοί τύποι διπλών σπειροειδών ελατηρίων αέρα
FD 330-22 363 ;FD330-22 363
Κάθε τυπικό ελατήριο αέρα αποτελείται από 4 στρώματα
•Το εσωτερικό στρώμα που περιέχει πραγματικά τον αέρα.
•Εφαρμόστηκε η πρώτη στρώση από ελαστικό ενισχυμένο με ύφασμα
σε συγκεκριμένη γωνία.
•Το δεύτερο στρώμα από ύφασμα ενισχυμένο καουτσούκ το οποίο
τοποθετείται σε συγκεκριμένη γωνία ως προς το πρώτο στρώμα.
•Το κάλυμμα για την προστασία της μεροληψίας υφάσματος πτυχώνει.
