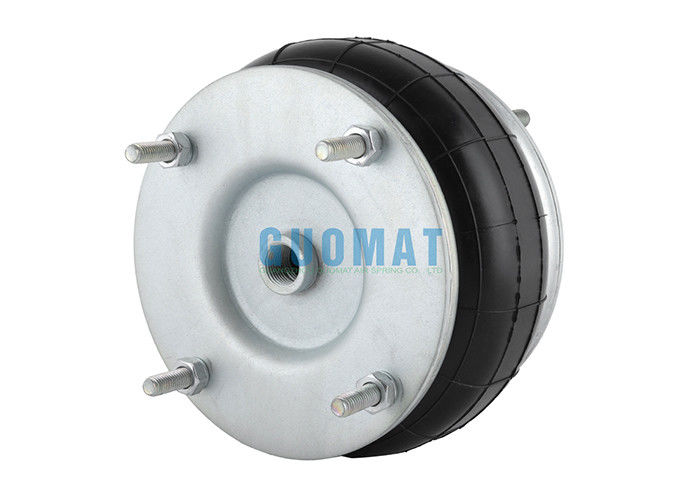

Βιομηχανική άνοιξη αέρα αναστολής FS 138-8 DS 8 ενιαίος μπερδεμένος λαστιχένιος αερόσακος ' X1 με το δαχτυλίδι φλαντζών

Βιομηχανική άνοιξη αέρα αναστολής FS 138-8 DS 8 ενιαίος μπερδεμένος λαστιχένιος αερόσακος ' X1 με το δαχτυλίδι φλαντζών

Περιγραφή προϊόντων

Το ενιαίο μπερδεμένο ελατήριο αέρα τύπων GUOMAT 1B8X1 χρησιμοποιεί τον αέρα καθώς το ελαστικό μέσο, δηλ., έβαλε το συμπιεσμένο αέρα σε ένα κλειστό εμπορευματοκιβώτιο, και χρησιμοποιεί την ελαστικότητα συμπίεσης του αερίου για να πραγματοποιήσει την επίδραση άνοιξη. Δεδομένου ότι το φορτίο αυξάνεται, η πίεση συμπιεσμένου αέρα στις αυξήσεις εμπορευματοκιβωτίων, και η ακαμψία της αυξάνονται όταν το φορτίο μειώνεται, η ακαμψία μειώνεται επίσης με τη μείωση της πίεσης αέρα, έτσι αυτό το είδος άνοιξη έχει τα καλύτερα μεταβλητά χαρακτηριστικά ακαμψίας.

Αριθμός cOem: GUOMAT 1B8X1

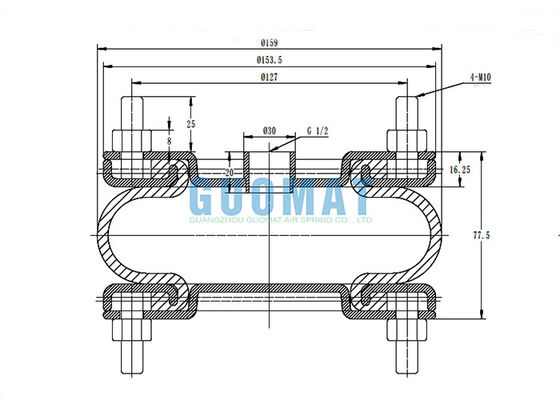

8 τεχνικές παράμετροι ανοίξεων αέρα φλαντζών ' x1

Αριθμός συνέλιξης: 1

Πίεση εργασίας: ≤0.7Mpa

Το πάχος του πιάτου κάλυψης: 16.25mm

Διάμετρος πιάτων τοπ κάλυψης: Ø153.5mm

Τρύπα συναρμολογήσεων αέρα: G1/2

Η διάμετρος της τρύπας συναρμολογήσεων αέρα: Ø30mm

Δόντια βιδών του πιάτου τοπ κάλυψης: 4pcs M10

Η απόσταση μεταξύ των δοντιών βιδών του πιάτου τοπ κάλυψης: Ø127mm

Διάμετρος πιάτων κατώτατης κάλυψης: Ø153.5mm

Δόντια βιδών του πιάτου κατώτατης κάλυψης: 4pcs M10

Λαστιχένια φυσική εξωτερική διάμετρος φυσητήρων: Ø159mm

Φυσικό ύψος: 77.5mm

Πώς να εγκαταστήσει τη σφραγισμένη άνοιξη αέρα φλαντζών

• Τοποθετήστε την αράχνη στη φλάντζα αξόνων.
• Εγκαταστήστε το σφραγισμένο ελατήριο αέρα φλαντζών στην αράχνη.
• Συνδέστε τα ανώτερα και χαμηλότερα υποστηρίγματα με το ελατήριο αέρα.
• Συνδέστε τη γραμμή και τη συναρμολόγηση αέρα με το ελατήριο αέρα.
• Διογκώστε το ελατήριο αέρα στην επιθυμητή πίεση.

Είναι σημαντικό να ακολουθηθούν οι οδηγίες του κατασκευαστή κατά την εγκατάσταση του ελατηρίου αέρα, δεδομένου ότι η διαδικασία εγκαταστάσεων μπορεί να ποικίλει ανάλογα με το συγκεκριμένο πρότυπο της άνοιξη αέρα που εγκαθιστάτε. Επιπλέον, μπορεί να είναι χρήσιμο να αναφερθεί σε οποιαδήποτε διαγράμματα ή εγχειρίδια οδηγίας που έρχονται με το ελατήριο αέρα να εξασφαλίσουν κατάλληλη εγκατάσταση.
