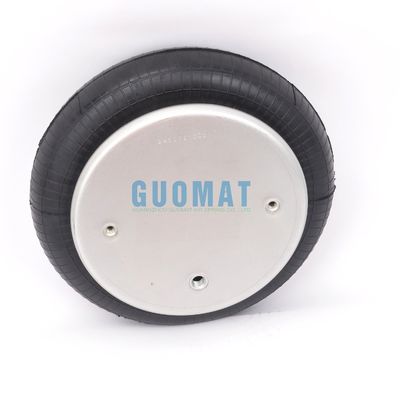

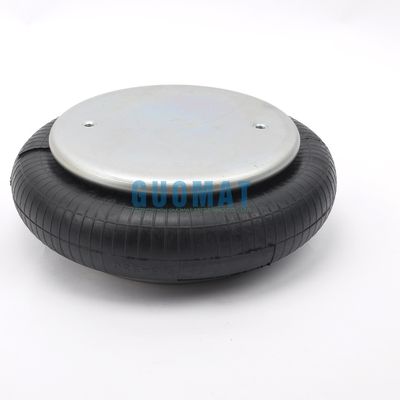

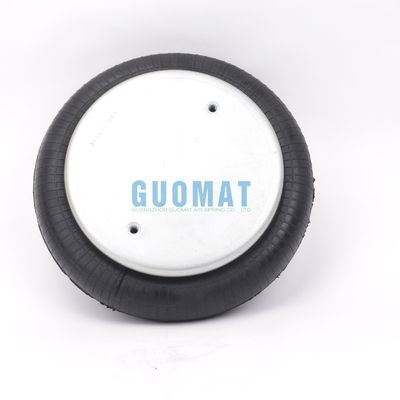

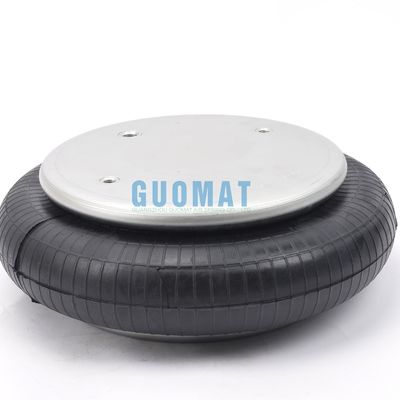

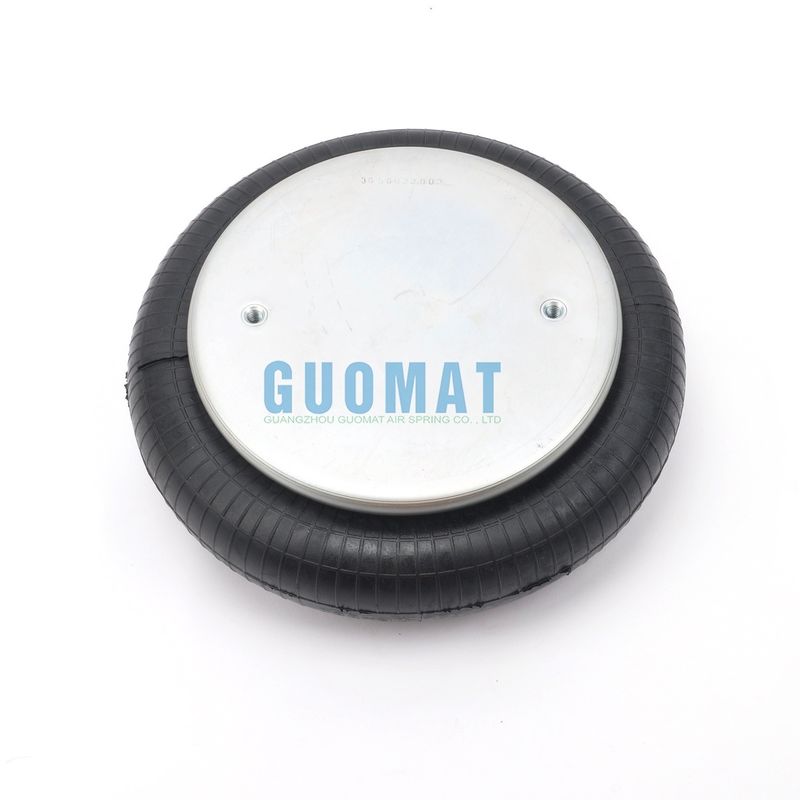

FS 330-11 CI Contitech ConvolutedShocks / Single Convolution Air Actuator Φωτιάς πέτρας Αέρας Άνοιξη Αριθμός 19
GUOMAT 1B5530 Προδιαγραφές και τεχνικά δεδομένα
Αριθμός παραγγελίας: FS 330-11
Αριθμός τμήματος Contitech:FS 330-11

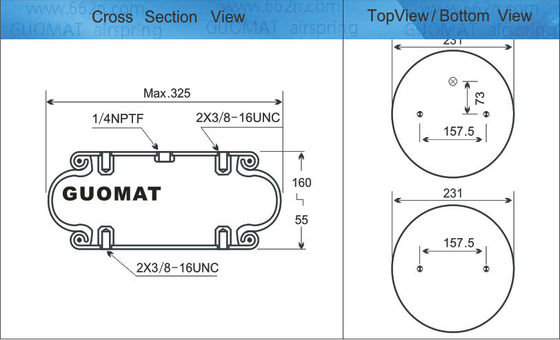

Υψόμετρο συμπίεσης: 2.12
Διάμετρος της επάνω πλάκας κάλυψης: 9,00 ίντσες / 231mm
Αριθμός του κάτω έμβολο: 3212 ή 3183
Διάμετρος της κάτω κάλυψης πλάκας: 9.00 ίντσες / 231mm
Απόσταση κέντρου βίδες: 157,5 mm
Απόσταση τρύπας αερίου μεταξύ νυχιών 73 mm
Πάνω κάλυψη Πλάκα βίδα (αμύγδαλο) Δόντι: 2pcsX 3/8-16UNC
Πλακέτα καλυμμάτων κάτω βίδα (αμύγδαλο) Δόντι: 2pcsX 3/8-16UNC
Διάμετρος MAX (μεγιστή διάμετρος): 12,9 ίντσες / 325 mm
Τεχνητά καουτσούκ φυσική διάμετρος 300 mm
Η διάρκεια εργασίας: MAX 160 mm έως MIN 55 mm
Συμπυκνωμένο ύψος: 2,12 ίντσες / 105 mm
Τρύπα αερίου / εισροή αέρα: 1/4 N P.T.F.
Φωτιά πέτρα Αέρας Φεγγάρι Κουμπάς Αριθμός: 19
Αριθμός τμήματος Goodyear:1B12-300 / 1B12-313
Ο αριθμός του Goodyear Bellows: 578-91-3-301 / 578 91 3 301 / 578913301
Αριθμός τμήματος τριγώνου:4474
Τρίγωνο Κρεμάει Αριθμός:6374
Ολλανδία (Νιούγουεϊ) αριθμός:905-57-226
Δυνατότητα φόρτωσης σε 20 psig: 1.300 lbsf
Δυνατότητα φόρτωσης σε 60 psig: 3.900 lbsf
Δυνατότητα φόρτωσης σε 90 psig: 5,850 lbsf
Θερμοκρασία λειτουργίας: 57Co έως -54Co
Κατασκευαστής αρχικού εξοπλισμού:
| Goodyear |
1Β12-300/313 |
| Φωτιά πέτρα Αεροπηγή |
W01-358-7008 |
| Contitech |
FS330-11 474 |
| τρίγωνο |
6374/4474 |
| Τύπος |
- Η διαταγή αριθ. |
Τύπος |
- Η διαταγή αριθ. |
| Μόνο φουσκάλες από καουτσούκ |
72539 |
με σπασμένες πλάκες, εισροή αέρα G1,A = 66 mm εκκεντρική |
2681060000 |
| με σπασμένες πλάκες, εισροή αέρα G1/4A = 73 mm εκκεντρική |
60424 |
με πλάκες από ανοξείδωτο χάλυβα, |
G3/4 εισροή αέρα |
| με σπασμένες πλάκες, εισροή αέρα G3/4,A = 73 mm εκκεντρική |
62743 |
Α = 73 mm εκκεντρική |
69583 |
|
Απομόνωση από δονήσεις - τιμές δυναμικών χαρακτηριστικών
Σχεδιαστικό ύψος H: συνιστώμενο 130 mm, ελάχιστο 100 mm
|
| Πίεση p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Τόμος V [l] |
| Δύναμη (φόρτος) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Δυνατότητα ελαστικού [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Φυσική συχνότητα [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
Πνευματική εφαρμογή - τιμές στατικών χαρακτηριστικών
Δύναμη F [kN]
|
| Πίεση p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Υψόμετρος H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| |
120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| |
100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
Χρήση ατμοσφαιρικών ελαστικών σε βιομηχανικές εφαρμογές
Η Air Spring παρέχει λύσεις για την εγκατάσταση δονήσεων σε ένα ευρύ φάσμα μηχανημάτων.Οι αεραγωγοί μπορούν να χρησιμοποιηθούν σε πολλές εφαρμογές για την αποτελεσματική μείωση των επιπτώσεων των δονήσεων στο εξοπλισμόΣήμερα, όλο και περισσότεροι βιομηχανικοί εξοπλισμοί χρησιμοποιούν ατμοσφαιρικά ελατήρια.5 kN έως πάνω από 440 kN, οι αεριομονωτές παρέχουν αποτελεσματική εγκατάσταση για ευαίσθητα όργανα μέτρησης και βαριά θεμέλια.
Βιομηχανικό εξοπλισμόΤέτοια
Εξοπλισμός για την κατασκευή χαρτιού, μεγάλα πλυντήρια ρούχων, εξοπλισμός επεξεργασίας νερού, εξοπλισμός γυμναστικής, τυπογραφείο, μηχανή τράβηξης δέρματος, σταθμός δοκιμών αυτοκινήτων, ιατρικά μηχανήματα, μηχανήματα εξόρυξης κλπ.
