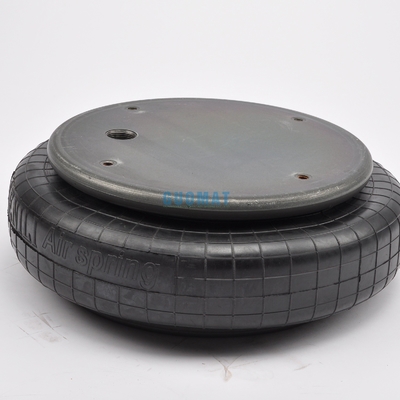

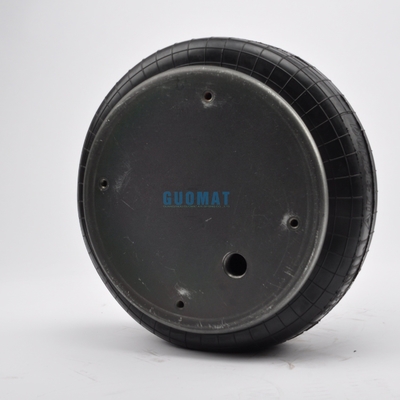

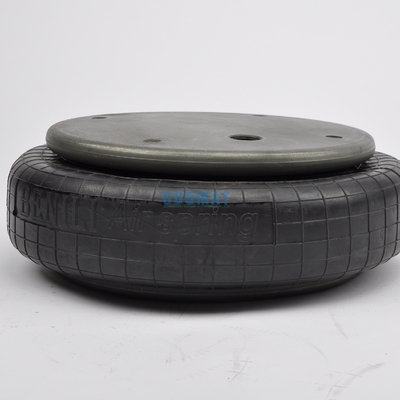

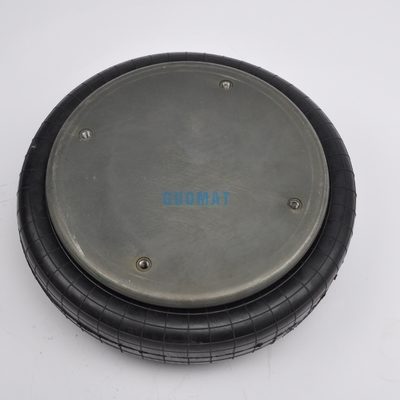

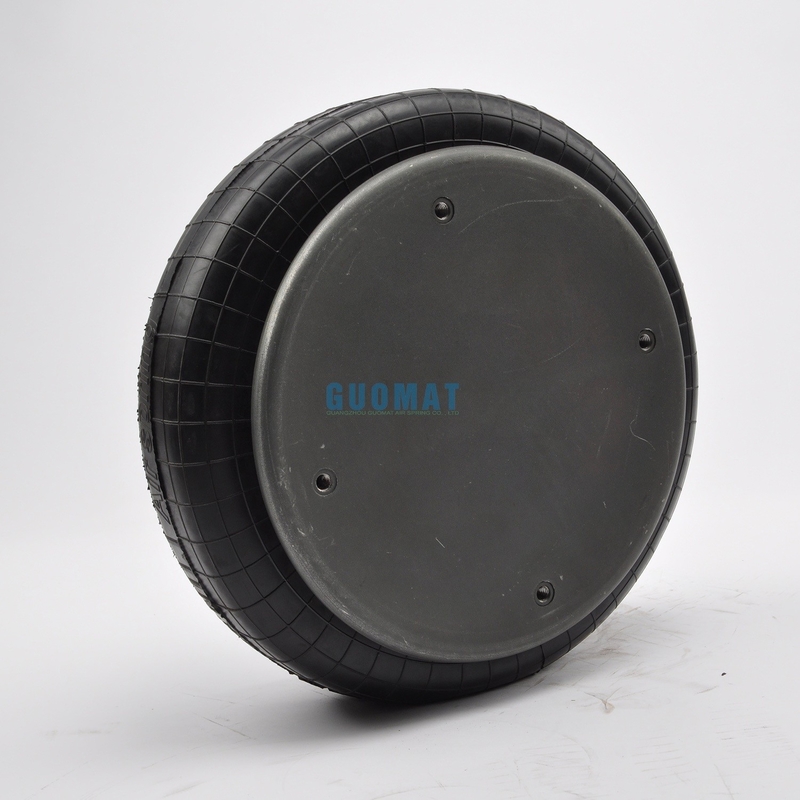

W01M586100 Μονή στρογγυλεμένη ατμογεννήτρια GUOMAT NO.1B53014 3/4 NPT Αεροδομή Δύο πλυνόμενες πύλες
GUOMAT 1B530143/4 Προδιαγραφές και τεχνικά δεδομένα
Θερμοκρασία λειτουργίας: 57Co έως -54Co
GUOMAT αριθ.:1B53014 3/4
Αριθμός σταυρού: W01-M58-6101
Αμύγδαλο / Αμύγδαλο τυφλό

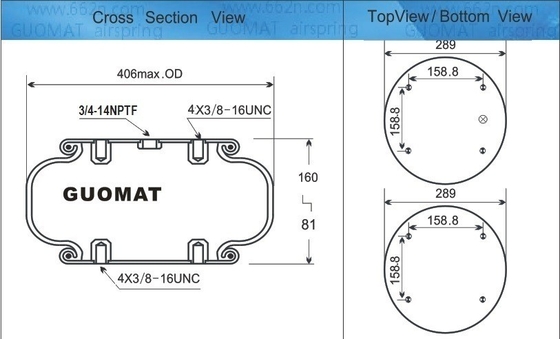

Πάνω κάλυψη πλάκας βίδα (αμύγδαλο) Δόντι:4pcsX 3/8-16UNC
Απόσταση κέντρου βίδες από την κορυφή της πλάκας κάλυψης:1580,8 mm
Πλακέτα καλυμμάτων κάτω βίδα (αμύλου) Δόντι: 4pcsX 3/8-16UNC
Απόσταση κέντρου βίδες από την κάτω πλάκα κάλυψης: 158,8 mm
Απόσταση τρύπας αερίου μεταξύ κόκκου 79,4 mm
Τρύπα αερίου / εισροή αέρα / ενσωμάτωση αέρα
Τρύπα αερίου / εισροή αέρα: 1/4 NPT
Πλάκα κάλυψης
Διάμετρος της επάνω πλάκας κάλυψης (εύρος): 289 mm
Διάμετρος πλάκας κατώτατης κάλυψης (εύρος): 289 mm
Τεχνουργήματα από ελαστικό
Γεμάτα από καουτσούκ φυσική διάμετρος 380 mm
Μαξ διαμέτρου: 406 mm
Γυμναστικό χείλος φυσικό ύψος: 120 mm
Η εργασιακή διαδρομή: MAX 160 mm έως MIN 81 mm
Μονάδα αποθήκευσης / Μονάδα απόσβεσης
Χωρίς μπλοκ προφυλακτήρα
Χουπ / δαχτυλίδι ζώνης
Χωρίς ζαχαρωτό
|
Απομόνωση από δονήσεις - δυναμική χαρακτηριστική τιμή
Σχεδιαστικό ύψος H: 5.91 ίντσες συνιστάται, ελάχιστο 4.72 ίντσες
|
| Πίεση p [psi] |
40 |
60 |
80 |
100 |
120 |
Τόμος V [in.3] |
| Δύναμη (φόρτος) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Δυνατότητα ελατήριας [lbf/in.] |
1980 |
2590 |
3280 |
4060 |
4630 |
| Φυσική συχνότητα [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
Πνευματικές εφαρμογές - Στατικά χαρακτηριστικά
Δύναμη F [lbf]
|
| Πίεση p [psi] |
40 |
60 |
80 |
100 |
120 |
Τόμος V [in.3] |
| Υψόμετρο H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
Τα συνήθη είδη του ενεργοποιητή αέρα με μία στροφή
| Ενιαίο ενεργοποιητή αέρα στροφής |
| Όλες οι μετρήσεις είναι σε mm |
| GUOMAT αριθ. |
Αεροπηγή φωτιάς πέτρας NO. |
Ελάχιστο ύψος σχεδιασμού |
Απαιτείται χώρος εγκατάστασης |
Μαξ. εγκεφαλικό επεισόδιο |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
Περιγραφή του GUOMAT 1B53014 3/4:
Η παραδοσιακή μέθοδος αποσβεσμού του υγροποιημένου κρεβατιού είναι κυρίως από ελαστικό, απαιτώντας ένα υψηλότερο ελατήριο από χάλυβα.Η εισαγωγή του "συστήματος απομόνωσης αέρα από ελατήρια" από το εξωτερικό επέτρεψε την απομόνωση και όχι την απορρόφηση των κραδασμώνΜε τον μοναδικό τρόπο μετατροπής της ενέργειας, η δόνηση της μηχανικής ενέργειας σε εσωτερική ενέργεια, καθιστώντας το 95% της δόνησης απομονωμένη, για να επιτευχθεί το πραγματικό απομονωτικό αποτέλεσμα.
Διαφορετικοί τύποι υγροποιημένου στρώματος, ανάλογα με το συνολικό βάρος του υγροποιημένου στρώματος για την επιλογή της κατάλληλης αντοχής του αέρα,και υγροποιημένο κρεβάτι σύμφωνα με το μήκος, το πλάτος και το ύψος του σχεδίου μιας συγκεκριμένης εγκατάστασηςΗ εγκατάσταση του συστήματος απομόνωσης είναι πολύ ευκολότερη από την εγκατάσταση ενός ατσάλινου ελαστικού.
Η απομόνωση του αερόσακου, υπάρχει δύο μεθόδους ελέγχου.
Έχουμε και άλλα μεγέθη:
Στυλ:113 Δύο Ply Bellows
Κωλοφλέβες, 1/4 BSP:W01-M58-6101
Κωφίδες, 1/4 BSP, προφυλακτήρας:W01-M58-6103
Κωλοαλέτες, 3/4 BSP:W01-M58-6100
Κωλοφλέβες, 3/4 BSP, προφυλακτήρας:W01-M58-6102
Αντιεπιβαλλόμενα ατσάλινα δαχτυλίδια, βρόγχοι 40 mm, πλέκτες νάτλων:W01-M58-7538
Μόνο φουσκάλες από καουτσούκ:W01-358-0135
Δύναμη κατάρρευσης στο ελάχιστο ύψος (@ 0 BAR): 76N
128 Κατασκευή υψηλής αντοχής
Κωλοφλέβες, 114 BSP:W01-M58-6071
Κωδικός αριθ.
Κωλοαλέτες, 3/4 BSP:W01-M58-6070
Κωλοαμύγοι, 3/4 BSP, καουτσούκ προφυλακτήρα:W01-M58-6069
Μόνο φουσκάλες από καουτσούκ:W01-358-0231
