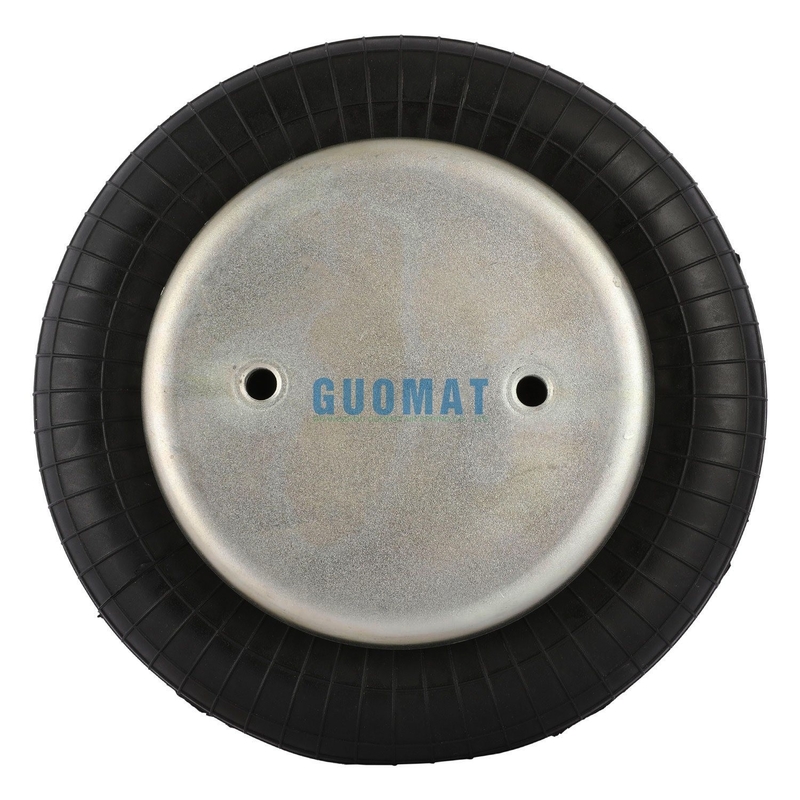

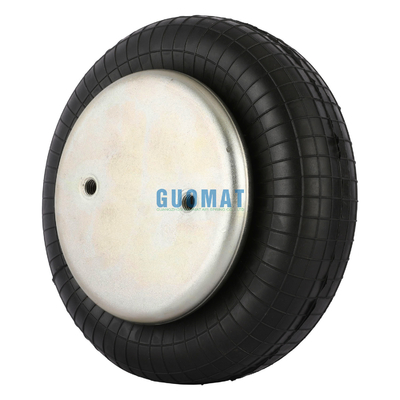

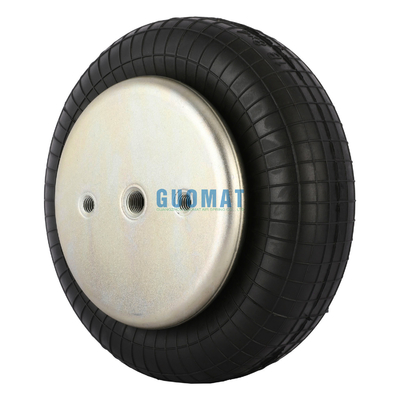

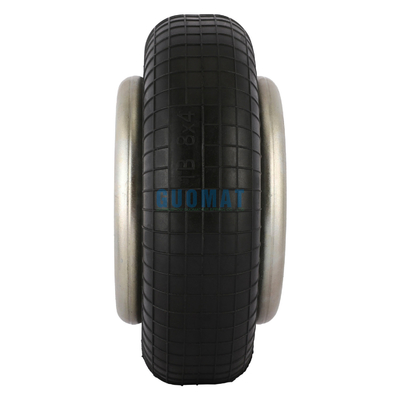

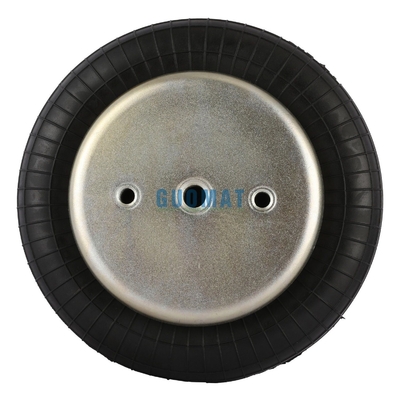

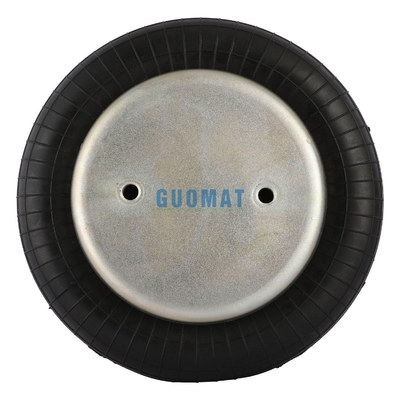

GUOMAT 1B8X4 Πρέσες Επικεφαλιδωτής Αερομεταλλής 1B8-550 Goodyear Ρουχών Αεροπορικών

Λεπτομέρειες:

Τόπος καταγωγής:	Γκουάνγκτσοου Κίνα
Μάρκα:	GUOMAT
Πιστοποίηση:	ISO/TS16949, ISO9001
Αριθμό μοντέλου:	1B8X4

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	5 κομμάτια
Τιμή:	USD49.9-59.9/PC
Συσκευασία λεπτομέρειες:	Δυνατό κουτί από χαρτόνι ή ως απαίτηση των πελατών
Χρόνος παράδοσης:	3-7 εργάσιμες ημέρες
Όροι πληρωμής:	L/C, T/T, Western Union ή άλλοι
Δυνατότητα προσφοράς:	1000 κομμάτια την εβδομάδα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Διασταυρούμενες αναφορές:	W01-358-7564	Πακέτο:	Ισχυρά χαρτοκιβώτια
Εγγύηση:	12 έτος	Τύπος φωτιάς:	116
Περιοχή θερμοκρασίας:	- 40°C / +70°C	Σύνδεση αέρα:	1/4 NPT
Γκουντάιερ:	1Β8-550
Επισημαίνω:	1Β8Χ4 Πίεση πλεγμένης ατμοσφαιρικής ελαστικής , Επικεφαλίδα αέρα 1B8-550

GUOMAT 1B8X4 Πρέσες Επικεφαλιδωτής Αερομεταλλής 1B8-550 Goodyear Ρουχών Αεροπορικών

Ονομασία του αντικειμένου	Μονόπτυπη βιομηχανική ατμοσφαιρική ελαστική
Αριθμός μοντέλου	1Β8x4
Εγγύηση εργοστασίου	12 μήνες
Υλικό προϊόντος	Φυσικό καουτσούκ και χάλυβα
Πακέτο	Δυνατό κουτί από χαρτόνι
Χρόνος παράδοσης	2-8 εργάσιμες ημέρες
Βάρος του προϊόντος	2.5 κιλά
Φωτιά-πέτρα	W01-358-7564 / W01 358 7564 / W013587564
Γκουντάιερ	1Β8-550 / 1Β 8-550
Contitech	FS120-10 / FS 120-10

Διάμετρος της επάνω πλάκας κάλυψης: 135 mm
Διάμετρος πλάκας κάλυψης κάτω: 135 mm
Πάνω κάλυψη πλάκας βίδα ((αμύγδαλο) Δόντι: 2x3/8-16UNC
Απόσταση κέντρου βίδες από την κορυφή της πλάκας κάλυψης: 70 mm
Πλακέτα καλυμμάτων κάτω βίδα ((αμύγδαλο) δόντι: 2x3/8-16UNC
Απόσταση κέντρου βίδας από την κάτω πλάκα κάλυψης: 70 mm
Τρύπα αερίου: 1/4 NPTF
Η ελαστική βέλος MAX διαμέτρου: 230mm
Η ροή εργασίας: MAX 140 mm έως MIN 50 mm
Μέγιστο ύψος: 140 mm
Ελάχιστο ύψος: 50 mm
Υψόμετρο συμπίεσης: 90 mm

Κύλινδρο κυλίνδρου W01-358-7564

Μέγιστη στροφή: 4 ίντσες / 101 mm
Μέγιστο φορτίο: 3,41 psi / 16,55 kN
Μέγιστη διάμετρος: 5,31 ίντσες / 231 mm
Μέγιστο ύψος: 6 ίντσες / 152 mm
Ελάχιστο ύψος: 2 in / 51 mm
Συνιστώμενο μέγιστο ύψος εργασίας: 5,1 ίντσες / 130 mm
Διάμετρος πλάκας: 5,31 ίντσες / 135 mm
Δαχτυλίδι: 2x3/8-16 UNC
Αεροσύνδεση: 1/4 NPT
Υλικό κατεργασίας: NR
Πεδίο θερμοκρασίας min./max.: - 40°C / +70°C
Στυλ: 116

Περιγραφή		Αριθμός συναρμολόγησης
Στυλ 116	Κωλοφουντούχοι, 1/4 NPT	W01-358-7564
Στυλ 116	Κωλοάλα, 3/4 NPT	W01-358-7561
Δύο Πλάι Μπέλου	Αντιβυθισμένα ατσάλινα δαχτυλίδια, μπουλόνια, νάτσες, πλυντήρια	W01-358-7568
	Κωφίδες με εγκατεστημένη βαλβίδα δεξαμενής 1/4	W01-A72-7518
	Μόνο φουσκάλες από καουτσούκ	W01-358-0133

Πίνακας ισχύος

Υψόμετρος συναρμολόγησης (σε.)	Τόμος@100 PSIG(in3)	Δύναμη λίβρας
Υψόμετρος συναρμολόγησης (σε.)	Τόμος@100 PSIG(in3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
5.0	161	290	600	970	1,370	1,800
4.0	135	52	1,050	1,630	2,210	2,820
3.0	102	650	1,310	2,000	2,690	3,410
