FD200-19 Contitech W013586910 Διπλές σχηματισμένες αερόσακοι Contitech Air Spring Βιομηχανική ατμομηχανική ατμομηχανή

FD200-19 Contitech W013586910 Διπλές σχηματισμένες αερόσακοι Contitech Air Spring Βιομηχανική ατμομηχανική ατμομηχανή


Προδιαγραφές και τεχνικά δεδομένα του σημείου 2Β6910

Υψόμετρο συμπίεσης: 3.12 / 79mm

Διάμετρος της επάνω πλάκας κάλυψης: 6,31 ίντσες / 160 mm

Διάμετρος πλάκας κατώτατης κάλυψης: 6,31 ίντσες / 160 mm

Απόσταση κέντρου βίδες: 89 mm

Απόσταση τρύπας αερίου μεταξύ νυχιών 44,5 mm

Πάνω κάλυψη Πλάκα βίδα (Μηχουράκι) Δόντι: 2pcsX 3/8-16UNC

Πλακέτα καλυμμάτων κάτω βίδα (αμύγδαλο) Δόντι: 2pcsX 3/8-16UNC

Διάμετρος: 251 mm

Καουτσούκ με φυσική διάμετρο 224 mm

Η διάρκεια εργασίας: MAX 260 mm έως MIN 75 mm

Τρύπα αερίου / εισροή αέρα: 1/4 NPTF

Αριθμός:20

Αριθμός τμήματος Goodyear:2B9-201/ 2B9201 / 2B9 201

Ο αριθμός του Goodyear Bellows: 578-92-3-202 / 578923202 / 578 92 3 202

Κατασκευαστής αρχικού εξοπλισμού:

Η σύνθεση των περίπλοκων αέρας ελατήρια

Επάνω πλάκα από χάλυβα:Η επάνω πλάκα κάλυψης είναι υπό πίεση και σφραγίζει τον αέρα μέσα.
Δαχτυλίδι μέσης:Σταθερά δέρματα μερών για την αποφυγή παραμόρφωσης
Η έννοια της τρύπας βίδας:που είναι στερεωμένο ως εγκατάσταση ατμοσφαιρικής άνοιξης σε αυτοκίνητο ή εξοπλισμό
Γεμάτη αέριο τρύπα / εισροή αέρα:Με τη συμπλήρωση της αεροπορικής πορώτητας για φουσκωτή ατμογεννήτρια
Ελαστικές φουσκάλες:Το κύριο μέρος, μπορεί να κλειδώσει τον αέρα και τις ευέλικτες δραστηριότητες πάνω και κάτω
Τεχνητό προφυλακτήρα (προαιρετικό):Αποτρέψτε την ατμόσφαιρα άνοιγμα πάνω και κάτω στην πλάκα και τη βάση πλάκα σύγκρουση, μπορείτε να επιλέξετε να έχουν επίσης δεν μπορεί
Η έννοια της τρύπας βίδας:που είναι στερεωμένο ως εγκατάσταση ατμοσφαιρικής άνοιξης σε αυτοκίνητο ή εξοπλισμό
Κάτω πλάκα από χάλυβα:Κάτω ατσάλινη πλάκα είναι υποκείμενο στην πίεση και σφραγίζει τον αέρα μέσα

Περιγραφή: Διάταξη συναρμολόγησης αριθ.

Κωλοφάγα, 1/4 NPT W01-358-6910

Κωφίδες, 1/4 NPT, προφυλακτήρας W01-358-6911

Κωλοάλατα, 3/4 NPT W01-358-6900

Κωλοαύλα, 3/4 NPT, προφυλακτήρας W01-358-6901

Αντιβυθισμένα ατσάλινα δαχτυλίδια,

13/4 βίδες, νάτσες, πλέγματα W01-358-6923

Μόνο φουσκάλες από καουτσούκ W01-358-0138


Πώς να υπολογίσει για τα πνευματικά, όπως

• Μάζα που πρέπει να ανυψωθεί 2000 M (Kg)
• Επιθυμημένη στροφή 190 S Min (Mm)
• Αριθμός πηγών αέρα 4 N
• Ελάχιστο ύψος εγκατάστασης 190 H Min (Mm)
• Ελάχιστη διάμετρος εγκατάστασης 500 D (mm)
• Πίεση αέρα 6 P (Bar)

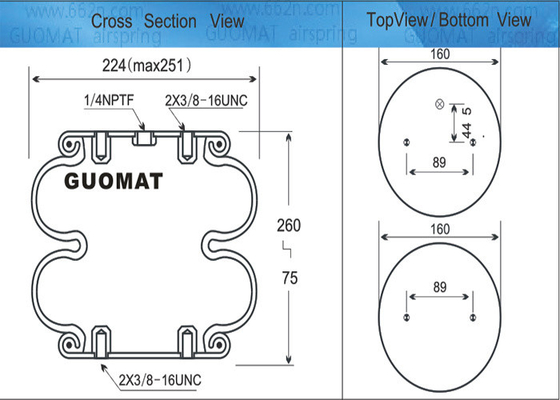

Το σχέδιο και τα δεδομένα της ατμοσφαιρικής ελαστικής GUOMAT 2B6910:

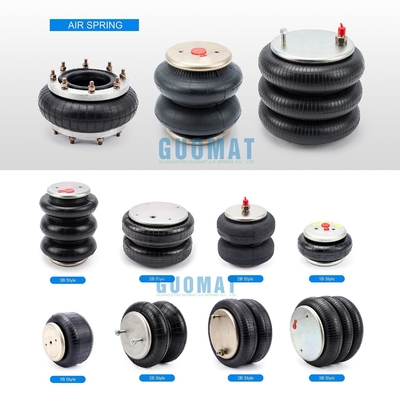

Άλλα είδη GUOMAT NO.

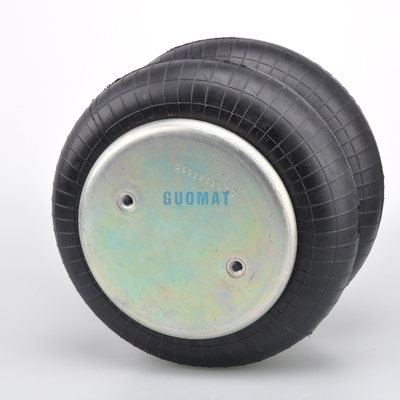

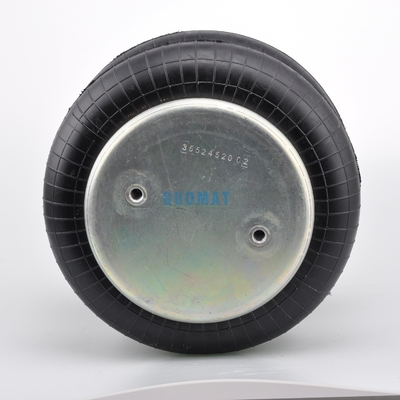

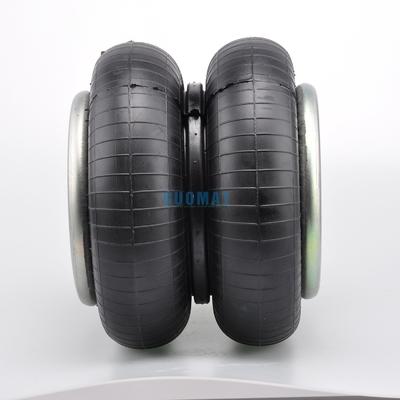

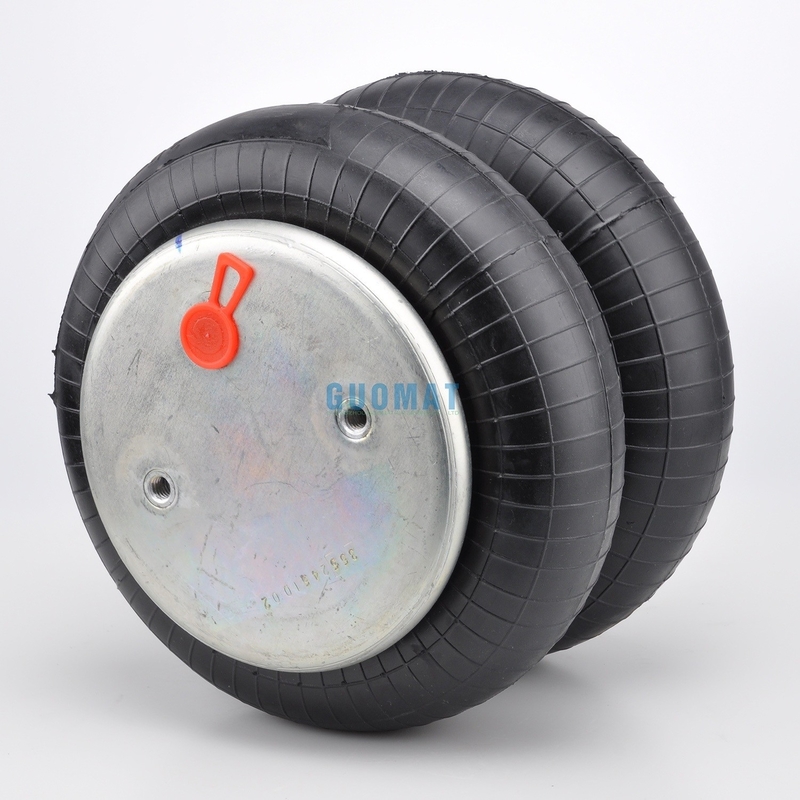

Λεπτομέρειες εικόνες αέρα 2B6910:






Γραμμή παραγωγής αερόλυσης GUOMAT:
