Contitech FD 200-19/2682045000 G3/4 Διπλή περιστρεφόμενη ελαστική ατμομηχανή
Ονομασία OEM Όχι.
Contitech: FD 200-19
Contitech: FD200-19
Contitech: FD 200 19
Contitech: FD200 19
Contitech: FD20019
Contitech 2682 045000
Contitech 2682045000
Bos-ch: 822419043
Επιστολή προς: EB-250-185
2B6910P34 Προδιαγραφές και τεχνικά δεδομένα
Καρύδια/φρύδια
Δόντια βίδα (αμύγδαλα) από την επάνω πλάκα: 2 x M8 × 1.25
Απόσταση κέντρου βίδες της επάνω πλάκας: 89 mm
Δόντια βίδα (αμύγδαλο) κάτω από την πλάκα κάλυψης: 2 x M8×1.25
Απόσταση κέντρου βίδες κάτω πλάκας: 89 mm
Εγκατάσταση αερότρυπας/ενδοπνευστήρα/αεροσκόπησης
ατμοσφαιρική τρύπα/αεροπορική είσοδο: G3/4
Η απόσταση μεταξύ του κέντρου της βίδες και της εισόδου αέρα: 38 mm
Πλάκα κάλυψης
Διάμετρος της επάνω πλάκας (εύρος): 160 mm
διάμετρος κατώτατης κάλυψης (εύρος): 160 mm
με σχήμα καμπάνιας, από ελαστικό
διάμετρος βαλβίδων από καουτσούκ: 224 mm
Μέγιστη διάμετρος βαλβίδας από καουτσούκ: 251 mm
Υψόμετρο
Ελάχιστο ύψος: 75 mm
Μέγιστο ύψος: 260 mm
Κλειδί προφυλακτήρα/κλειδί προφυλακτήρα
χωρίς προφυλακτήρα
Κλειδί ζώνης/Καλώδιο ζώνης/Καλώδιο ζώνης
με ένα βρόχο ζώνης
Ελάχιστη πίεση: 0 bar
Δύναμη επιστροφής στο ελάχιστο ύψος: ≤ 200N
Συνολικό βάρος με σφραγισμένες πλάκες: 3,2 kg
Απομόνωση από δονήσεις - τιμές δυναμικών χαρακτηριστικών
Σχεδιαστικό ύψος H: συνιστώμενο 220 mm, ελάχιστο 205 mm
| Πίεση p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Τόμος V[l] |
| Δύναμη (φορτίο) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| Δυνατότητα ελαστικών [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| Φυσική συχνότητα [Hz] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
Αξίες στατικών χαρακτηριστικών της πνευματικής εφαρμογής
Δύναμη F[KN]
| Πίεση p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Τόμος V [l] |
| Υψόμετρος H[mm] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
Αεροπηγές
Τα ελαστικά αέρα από καουτσούκ χρησιμοποιούν την ελαστικότητα του καουτσούκ και την πίεση του αέρα για την επίτευξη ολοκληρωμένης απορρόφησης κρουσμάτων, απορρόφησης κρουσμάτων, απομόνωσης κρουσμάτων, πρόληψης θορύβου και αποσβεστικής απόδοσης.Σύμφωνα με τη δομή σφράγισηςΤο ελαστικό ελαστικό αέρα αντέχει κυρίως το καλώδιο.και ο αριθμός των στρωμάτων του καλωδίου αποτελείται κυρίως από 2 στρώματαΤο προϊόν απαιτείται να αποτελείται από 4 στρώματα καλωδίου. Το εσωτερικό στρώμα καουτσούκ χρησιμοποιείται κυρίως για σφράγιση, και το εξωτερικό στρώμα καουτσούκ δεν είναι μόνο για σφράγιση, αλλά και για προστασία.
Αυτή η ελαστική ατμογεννήτρια πηγή μπορεί να χρησιμοποιηθεί σε εξοπλισμό αποσβέσεως δονήσεων. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolation, ηχομόνωση και χαμηλή φυσική συχνότητα δονήσεων, όπως η απομόνωση των δονητικών οθόνων, η μείωση των δονήσεων των καθισμάτων πολυτελών οχημάτων και άλλων εξοπλισμού.

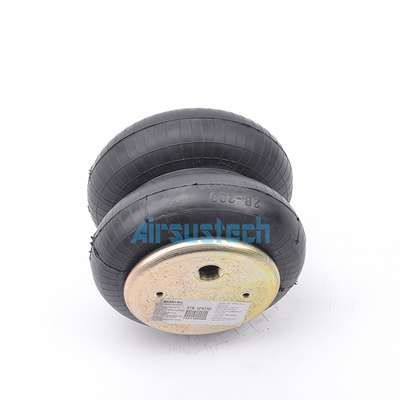

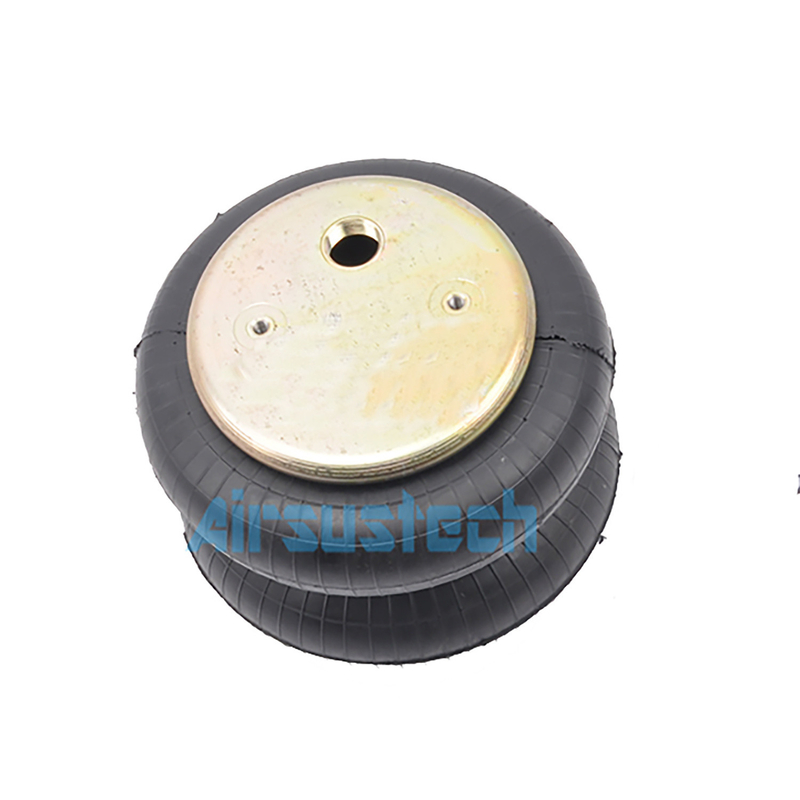

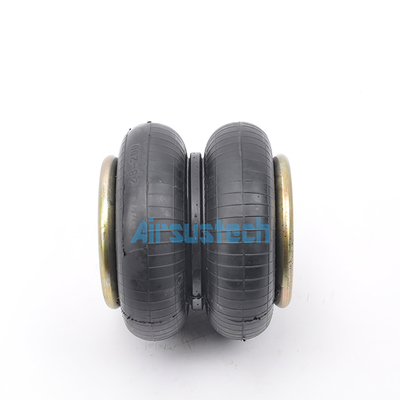

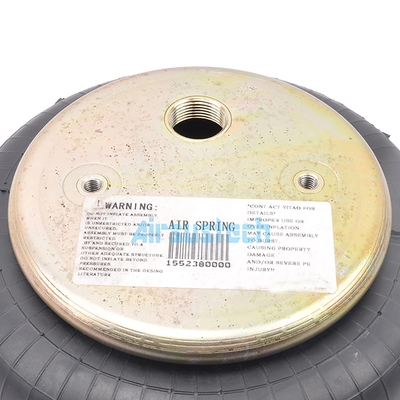

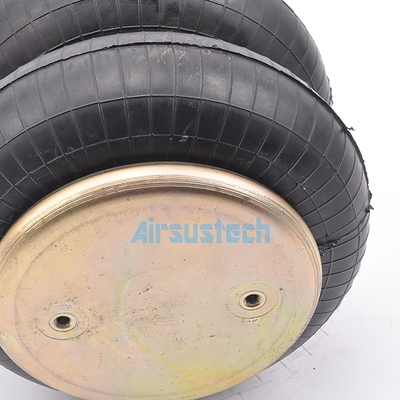

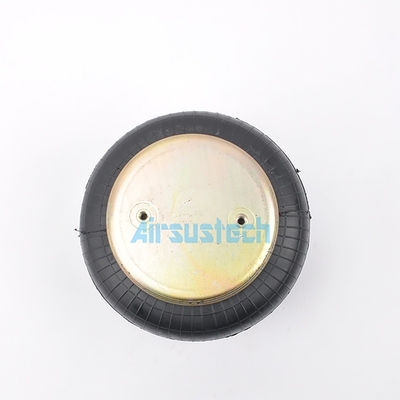

Η φωτογραφία.
