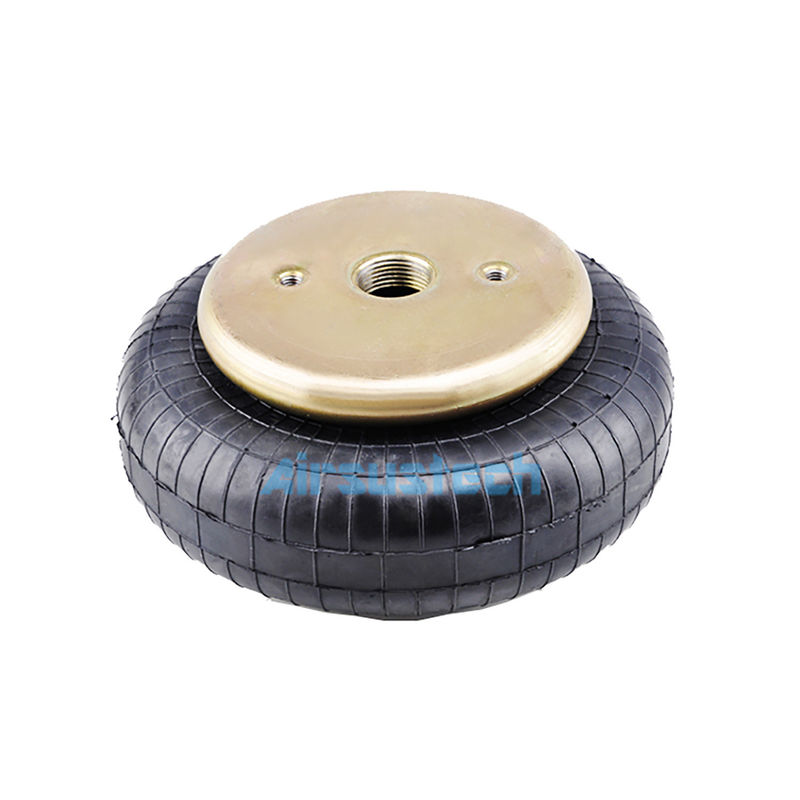

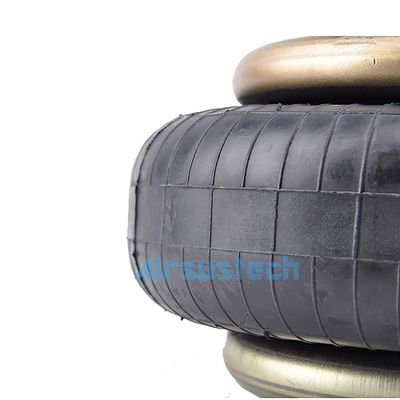

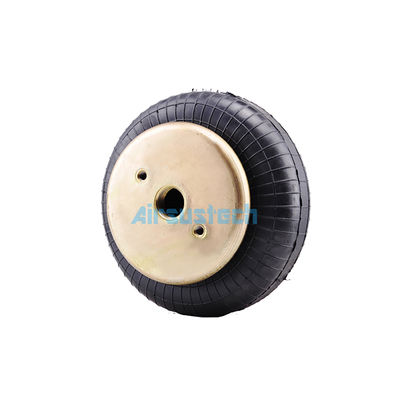

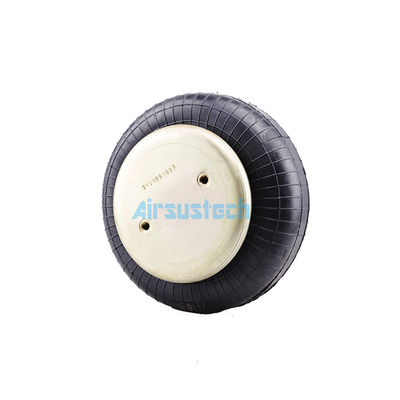

Contitech FS 120-10 Επικεφαλαιοποιημένη 1/4NPTF Αερομεταλλήλατος για την επέκταση Chuck

Λεπτομέρειες:

Τόπος καταγωγής:	Γκουάνγκτσοου, Κίνα
Μάρκα:	GUOMAT
Πιστοποίηση:	ISO/TS16949:2009
Αριθμό μοντέλου:	1B8X4

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	5 κομμάτια
Τιμή:	USD49.9-59.9/PC
Συσκευασία λεπτομέρειες:	Δυνατό κουτί από χαρτόνι ή ως απαίτηση των πελατών
Χρόνος παράδοσης:	3-7 εργάσιμες ημέρες
Όροι πληρωμής:	L/C, T/T, Western Union ή άλλοι
Δυνατότητα προσφοράς:	1000 κομμάτια την εβδομάδα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Προσαρμογή:	Διαθέσιμος Προσαρμοσμένο αίτημα
Χρώμα:	Μαύρο	Ονομασία του αντικειμένου:	Ενιαία μπερδεμένη άνοιξη αέρα
Επισημαίνω:	Επικεφαλίδα αέρα 1/4NPTF , Contitech FS 120-10 Αερομεταλλεύσεις , Αερομεταλλεύσεις για την επέκταση

Contitech FS 120-10 Επικεφαλαιοποιημένη 1/4NPTF Αερομεταλλήλατος για την επέκταση Chuck

Αριθμός αναφοράς

Contitech: FS120-10
Contitech: FS 120-10
Contitech: FS120 10
Contitech: FS 120 10
Contitech: FS12010
Κοντινένταλ FS 120-10 CI 1/4 NPT
Κοντινένταλ FS 120-10 CI 1/4 NPT CA
Goodyear: 1B8-550
Goodyear: 1B8 550
Φωτιά: W01-358-7564
Φάιρστοουν W01 358 7564
Φάιρστοουν W013587564
Φωτιάς: WO1-358-7564
Φάιρστοουν: WO1 358 7564
Φωτιάς: WO13587564
Φωτιά: w01-358-7564
Φωτιά: w01 358 7564
Φάιρστοουν: w013587564

Οι λεπτομερείς προδιαγραφές και τα τεχνικά δεδομένα: 1B8×4

Η μέγιστη διάμετρος	230 χιλιοστά
Αεροτρύπα / εισροή αέρα	1/4 NPTF
Εργασιακή στροφή	μέγιστο 140 mm έως ελάχιστο 50 mm
Δόντια βίδα (αμυγδαλίκι) από την επάνω πλάκα	2×3/8-16UNC
Πλάκα κάτωΔόντια βίδα	2×3/8-16UNC
Διάμετρος του άνω κάλυψης	135 χιλιοστά
Διάμετρος κατώτατης κάλυψης	135 χιλιοστά
Απόσταση κέντρου βίδες	70 χιλιοστά
Η απόσταση της τρύπας αέρα μεταξύ των καρπών	35 χιλιοστά

Ελάχιστη πίεση: 0 bar
Δύναμη επιστροφής στο ελάχιστο ύψος: ≤ 200N
Συνολικό βάρος με σφραγισμένες πλάκες: 2,0 kg

Απομόνωση από δονήσεις - τιμές δυναμικών χαρακτηριστικών
Σχεδιαστικό ύψος H: συνιστώμενο 110 mm, ελάχιστο 90 mm

Πίεση p[bar]	3	4	5	6	7	8	Τόμος V[l]
Δύναμη (φορτίο) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Δυνατότητα ελαστικών [N/cm]	1315	1620	1925	2230	2535	2840
Φυσική συχνότητα [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Αξίες στατικών χαρακτηριστικών της πνευματικής εφαρμογής
Δύναμη F[KN]

Πίεση p [bar]		3	4	5	6	7	8	Τόμος V [l]
Υψόμετρος H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 ατμογεννήτρια ελαστική που εφαρμόζεται στο ελαστικό διεύρυνσης

Η ατμολογική ελαστική γεμίζει με συμπιεσμένο αέρα σε ένα σφραγισμένο δοχείο και χρησιμοποιεί την συμπιεστικότητα του αερίου για να επιτύχει την ελαστική του επίδραση.

Το ύψος της δακτυλική ατμοσφαιρικής ελαστικής περιορίζεται από το εσωτερικό, στη συνέχεια τα καουτσούκ τοιχώματα της θα επεκταθεί προς τα έξω όταν φουσκώνει.Σημειώστε ότι ο αέρας πρέπει να αντλείται από τον ίδιο μηχανισμό που περιορίζει το ύψος της ατμοσφαιρικής άνοιξης.

Η αναπαραγόμενη εικόνα
