Τριπλό Συμπλεγμένο Αερομεταλλείο M12X1.75 Μηχανή Σφραγίσματος Ενέσιμης Σφραγίσματος Στήριξη και Εξοπλισμός

Τριπλό Συμπλεγμένο Αερομεταλλείο M12X1.75 Μηχανή Σφραγίσματος Ενέσιμης Σφραγίσματος Στήριξη και Εξοπλισμός

Πληροφορίες για το προϊόν

Κατασκευαστές: GUOMAT

Εφαρμογή:Χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς εξοπλισμούς και μηχανικά συστήματα.

Τεχνικά δεδομένα

Υπόθεση εφαρμογής των τριπλών σχηματισμένων αερόσακων σε κέντρα επεξεργασίας CNC

Τα κέντρα επεξεργασίας CNC έχουν εξαιρετικά υψηλές απαιτήσεις για τον έλεγχο των δονήσεων και τη σταθερότητα.Ελαφρές δονήσεις μπορεί να οδηγήσουν σε μειωμένη ακρίβεια μηχανικής (όπως κακή τραχύτητα της επιφάνειας και αυξημένη φθορά εργαλείου)Οι παραδοσιακές λύσεις απορρόφησης των κρουσμάτων (όπως ελαστικές πλάκες ή ελατήρια από χάλυβα) είναι δύσκολο να λάβουν υπόψη τόσο τις απαιτήσεις υψηλής δυσκαμψίας όσο και τις απαιτήσεις δυναμικής απομόνωσης από δονήσεις.Ενώ η τριπλή περιστρεφόμενη έχει γίνει μια ιδανική επιλογή για την απομόνωση από δονήσεις των μηχανημάτων εργαλείων ακριβείας λόγω του μοναδικού δομικού σχεδιασμού της.

Απομόνωση από δονήσεις κέντρων επεξεργασίας CNC πέντε αξόνων υψηλής ακρίβειας

Προβλήματα:

• Κατά την επεξεργασία αεροπορικών εξαρτημάτων από κράμα αλουμινίου, εμφανίζονται γραμμές δονήσεων στην επιφάνεια (η τιμή Ra υπερβαίνει το πρότυπο).
• Οι δονήσεις του δαπέδου του εργοστασίου (όπως η λειτουργία ανελκυστήρα κοντά) μεταδίδονται στη βάση του εργαλείου.

Λύση:

• Εγκαταστήστε 8 σειρές αερόσακων (φόρτωση 1,5 τόνους/τμήμα) στη βάση της μηχανής εργαλείου για να αντικατασταθούν τα αρχικά ατσάλινα ελατήρια.
• Με αισθητήρα πίεσης αέρα + σύστημα ελέγχου PLC, η πίεση του αερόσακου (± 0,01MPa) ρυθμίζεται σε πραγματικό χρόνο.

Επιπτώσεις:

• Ο ρυθμός μετάδοσης των δονήσεων μειώνεται κατά 90% (η μετρούμενη επιτάχυνση δονήσεων μειώνεται από 0,5 m/s2 σε 0,05 m/s2).
• Η τιμή Ra της τραχύτητας της επιφάνειας αυξάνεται από 1,6 μm σε 0,4 μm.

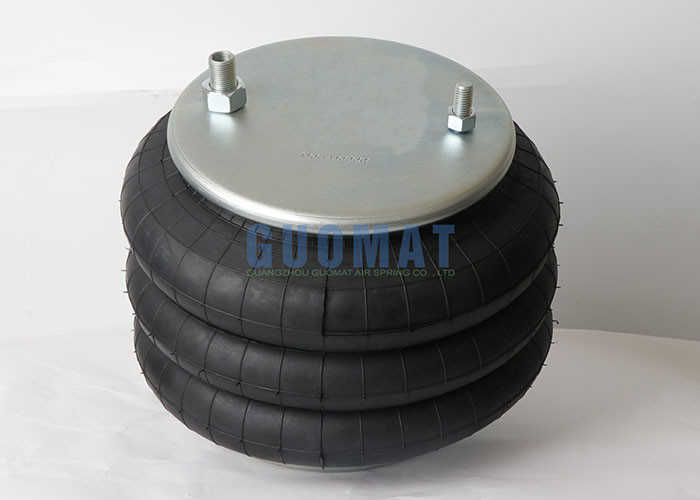

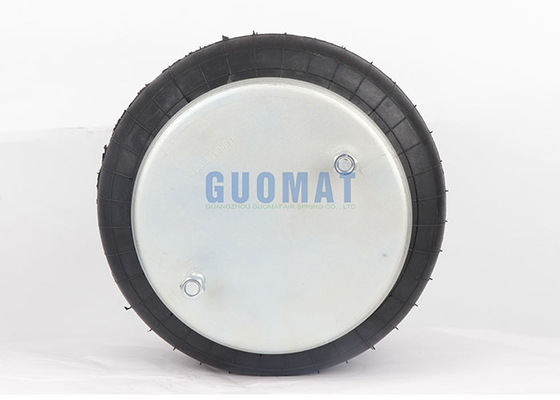

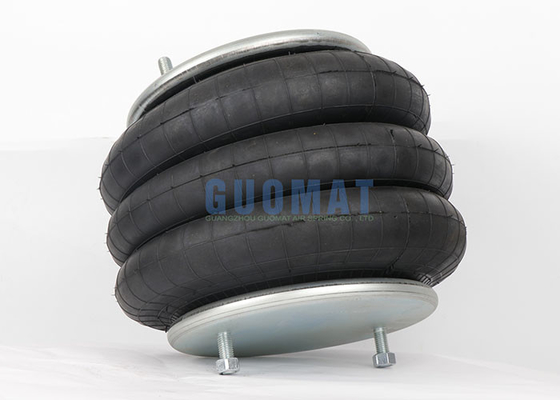

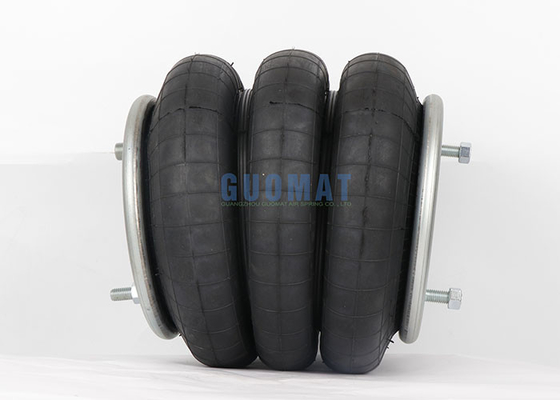

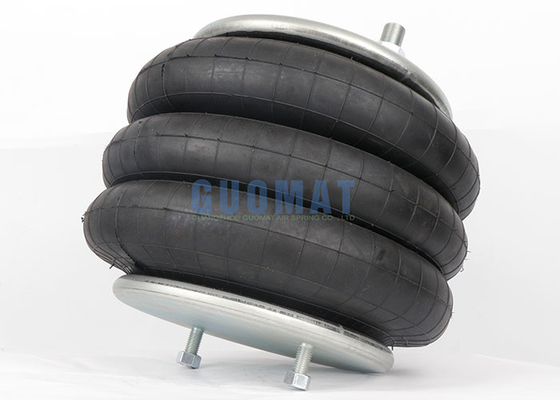

Εικόνα προϊόντος
