166mm ύψος ελαστικός αέρας ελαστικό M10 διπλό περιστρεφόμενο αερόστατο για περιστρεφόμενους ενεργοποιητές άξονα

166mm ύψος ελαστικός αέρας ελαστικό M10 διπλό περιστρεφόμενο αερόστατο για περιστρεφόμενους ενεργοποιητές άξονα

Εισαγωγή του προϊόντος
Αριθμός GUOMAT: 2H160166P
Εγγύηση: 1 έτος
Όνομα προϊόντος: Βιομηχανική ατμοσφαιρική ελαστική
Στρογγυλοί: 2
Μέθοδος σύνδεσης: σύνδεση φλάντζας
Υλικό: Καουτσούκ και ανοξείδωτο χάλυβα
Δείγμα: Ναι
Χρόνος παράδοσης: 2-8 εργάσιμες ημέρες
Τύπος: Γεμισμένο με αέριο

Τεχνικά δεδομένα
Ονομαστική διάμετρος: 100 mm
Ελάχιστη συμπίεση: 82 mm
Ασφαλής επέκταση: 190 mm
Πλήρης στροφή: 108 mm
Μέγιστη εξωτερική διάμετρος (0,7Mpa): 175 mm
Φυσικό ύψος: 166 mm
πλάτος κάλυψης: 160 mm
Κεντρική απόσταση μεταξύ των τρυπών: 135 mm



Αερομεταλλεύσεις για ενεργοποιητές περιστροφικού άξονα
Τα ελατήρια αέρα μπορούν να ενσωματωθούν αποτελεσματικά σε ενεργοποιητές περιστροφικού άξονα για να βελτιώσουν τις επιδόσεις, να μειώσουν τις δονήσεις και να βελτιώσουν την ακρίβεια στα συστήματα περιστροφικής κίνησης.
(1) Αμβλύνσεις δονήσεων και απορρόφηση συγκρούσεων
Πρόβλημα: Οι περιστρεφόμενοι ενεργοποιητές (π.χ. στη ρομποτική, στον έλεγχο βαλβίδων ή στον βιομηχανικό αυτοματισμό) συχνά παρουσιάζουν δονήσεις στροφής ή ξαφνικές αλλαγές φορτίου, οδηγώντας σε μηχανική φθορά ή σφάλματα τοποθέτησης.
Λύση: Τα ελατήρια αέρα που είναι τοποθετημένα αξιακά ή ακτίνα απορροφούν δονήσεις υψηλής συχνότητας και αμβλύνουν τα φορτία συγκρούσεων (π.χ. ξαφνικές στάσεις/αντίστροφες κινήσεις).

(2) Βοήθεια ροπής και αντιστάθμιση φορτίου
Προβλήματα: Τα βαριά περιστρεφόμενα φορτία (π.χ. μεγάλες βαλβίδες, δαχτυλίδια περιστροφής γερανού) απαιτούν υψηλή ροπή, στρεβλώνοντας τους κινητήρες.
Λύση: Τα ελατήρια αέρα που έχουν προγεμιστεί προς την κατεύθυνση περιστροφής αντισταθμίζουν τα στατικά φορτία, μειώνοντας την απαίτηση ισχύος του ενεργοποιητή.

(3) Εξάλειψη της αντίδρασης
Προβλήματα: Οι γρανάζες ή οι συνδέσεις σε περιστρεφόμενα συστήματα προκαλούν αντίδραση, μειώνοντας την ακρίβεια.
Λύση: Ένα ελατήριο αέρα εφαρμόζει σταθερή ακτινική πίεση στα ρουλεμάν ή στα γρανάζια, διατηρώντας την επαφή και ελαχιστοποιώντας το παιχνίδι.

(4) Αποζημίωση για σφάλματα ευθυγράμμισης
Προβλήματα: Η ακατάλληλη ευθυγράμμιση του άξονα λόγω θερμικής επέκτασης ή σφαλμάτων τοποθέτησης προκαλεί δέσιμο.
Λύση: Τα αερολυμένα με πλευρική συμμόρφωση επιτρέπουν ελαφρά ακτινοβολία/άξια πλεύση, διατηρώντας παράλληλα τη μετάδοση ροπής.
Παραδείγματος χάριν: Οι κυλίνδροι εργοστασίου χαρτιού με άξονες συνδεδεμένους με αέρα ανέχονται τη θερμική ροή χωρίς κάμψη.

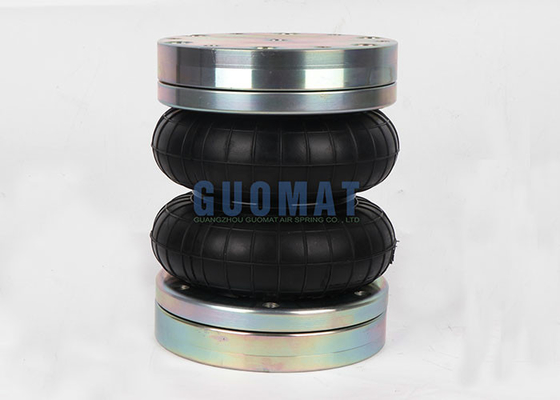

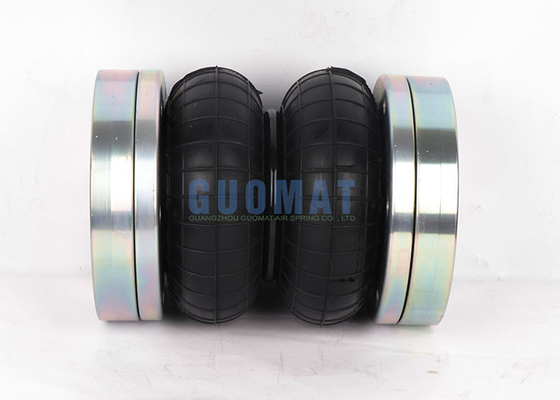

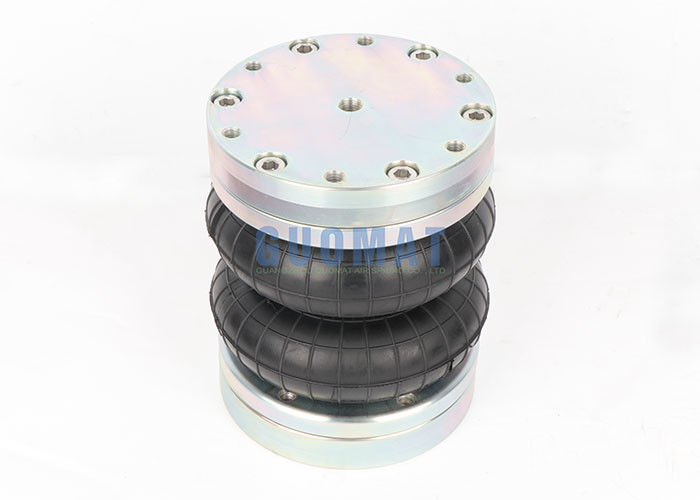

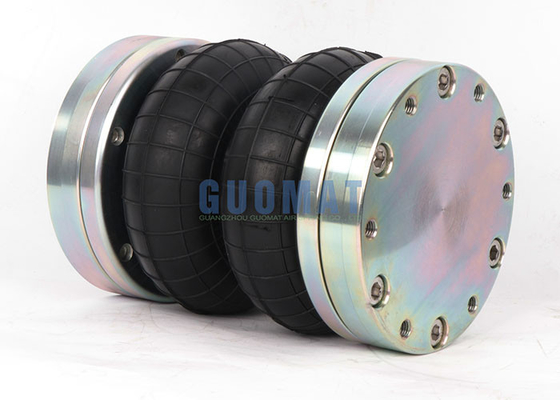

Εικόνα προϊόντος
