4 1/2 "x1 Αλουμινίου κάλυψη αέρα FS 44-5 Contitech καουτσούκ αεροδραστήρα βιομηχανικά αερόσακοι

4 1/2 "x1 Αλουμινίου κάλυψη αέρα FS 44-5 Contitech καουτσούκ αεροδραστήρα βιομηχανικά αερόσακοι

Περιγραφή του προϊόντος

Κατασκευαστής: GUOMAT

Αριθμός μέρους: 1B4.5X1P

Αριθμός τμήματος Contitech: FS44-5

Αριθμός τμήματος Contitech: FS 44-5

Αριθμός τμήματος Contitech: FS44-5 DI

Αριθμός τμήματος Contitech: FS 44-5 DI

Αριθμός τμήματος Contitech: FS44-5 DI G3/8

Αριθμός τμήματος Contitech: FS 44-5 DI G3/8

Αριθμός τμήματος Contitech: FS44-5 DI G3/8 M6

Αριθμός τμήματος Contitech: FS 44-5 DI G3/8 M6

Αριθμός τμήματος Firestone: W01-R58-4050

Αριθμός τμήματος Firestone: W01 R58 4050

Αριθμός τμήματος Firestone: W01R584050

Τεχνικά δεδομένα

Τα άνω και κατώτερα κάλυμμα της GUOMAT 1B4.5X1P αέρα ελαστικό έχουν διάμετρο 110mm, τρεις M6 ρυμουλκούμενες τρύπες, η κεντρική απόσταση μεταξύ των ρυμουλκούμενων τρύπων είναι 93mm, η τρύπα αέρα είναι G3/8,τοποθετείται στο κέντρο του άνω κάλυψηςΗ μέγιστη εξωτερική διάμετρος του ελαστικού αέρα είναι 125 mm, το μέγιστο ύψος είναι 90 mm, το ελάχιστο ύψος είναι 50 mm, και το συμπιεσμένο ύψος είναι 40 mm.

Πνευματική εφαρμογή ∆ τιμές στατικών χαρακτηριστικών

Δύναμη F (kN)

Πώς να Αγοράσετε τη Σωστή Μέγεθος Αεροπηγή
1. Καθορίστε τον τύπο της ατμοσφαιρικής ελαστικής
Οι αερόλυμα χωρίζονται κυρίως στους ακόλουθους τύπους.
Άνοιγμα αερόσακου (όπως αερόσακοι που χρησιμοποιούνται μόνοι τους, κατάλληλοι για συστήματα ανάρτησης)
Άνοιγμα αέρα με μανίκι (με μεταλλικό περίβλημα, συνήθως χρησιμοποιείται σε αυτοκίνητα ή βιομηχανική απορρόφηση κραδασμών)
Επενδύσεις σε ατμοσφαιρικές πηγές με μεμβράνη (επίπεδης κατασκευή, που χρησιμοποιείται σε σενάρια περιορισμένου χώρου)
Προτεινόμενη επιλογή: Επιλέξτε τον κατάλληλο τύπο ανάλογα με την τοποθεσία και τον σκοπό της εγκατάστασης.

2. Παράμετροι μεγέθους κλειδιού
Πριν από την αγορά πρέπει να μετρηθούν ή να επιβεβαιωθούν οι ακόλουθες διαστάσεις (οι μονάδες είναι συνήθως χιλιοστά ή ίντσες):

(1) Μέγεθος εγκατάστασης
Εσωτερική διάμετρος (ID): διάμετρος τρύπας του βρόχου ή του στηριγμού τοποθέτησης του αερόσακου.

Εξωτερική διάμετρος (OD): Η μέγιστη διάμετρος του αερόσακου μετά το φούσκωμα, εξασφαλίζοντας ότι δεν παρεμβαίνει στα γύρω εξαρτήματα.

Υψόμετρο (ελεύθερο ύψος και εργασιακό ύψος):

Ελεύθερο ύψος: το φυσικό ύψος όταν δεν έχει φουσκωθεί.

Υψόμετρος λειτουργίας: ύψος κανονικής χρήσης μετά το φούσκωμα (επηρεάζει τη ροή και την ικανότητα φόρτωσης).

(2) Εγκεφαλικό
Το οριακό εύρος συμπίεσης/επέκτασης του αερόσακου πρέπει να πληροί τις απαιτήσεις κίνησης σε πραγματικές εφαρμογές.

(3) Ικανότητα φόρτωσης
Επιλέξτε το κατάλληλο εύρος φορτίου ανάλογα με το βάρος του εξοπλισμού (π.χ. εάν ένας και μοναδικός αερόσακος πρέπει να υποστηρίζει 200 kg, επιλέξτε ένα μοντέλο με ονομαστικό φορτίο ≥ 200 kg).

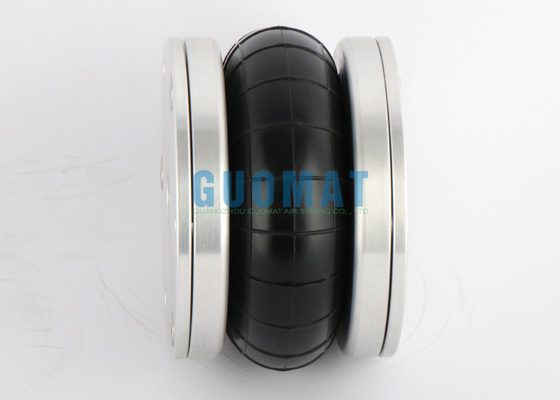

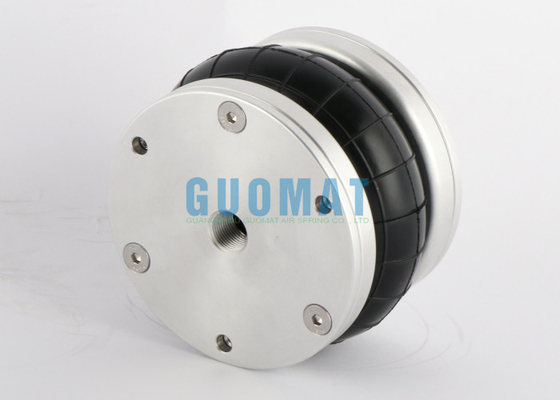

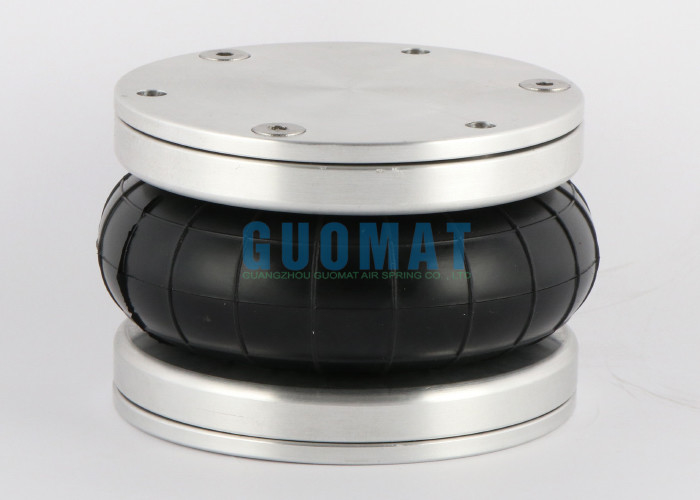

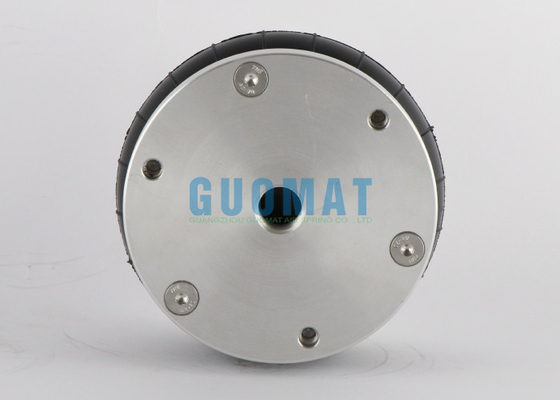

Η πραγματική εικόνα του GUOMAT 1B4.5X1P Single Air Spring
