FD 614-26 Contitech Φλάντζα Ελατηρίου Αέρα 14"1/2x2 Ελαστικό Φυσητήρα Αέρα για Μηχανή Κατασκευής Χαρτονιού

FD 614-26 Contitech Flange Air Spring 14"1/2x2 Ρουχούμινο αέρας για την κατασκευή συσκευασίας χαρτονιού

Πληροφορίες για το προϊόν

Μάρκα: GUOMAT

Ονομασία του προϊόντος: GUOMAT Διπλή σπείρα αέρα

Αριθμός μοντέλου: 14.5X2

Εγγύηση: 1 έτος

Υλικό: Καουτσούκ+Αλουμίνιο

Φάιρστοουν: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Ντάνλοφ: SP1556

MOQ: 6pcs

Συσκευή: Καρτόνι

Αριθμοί OEM

Τεχνικά δεδομένα

Σχεδιαστικό ύψος: 250 mm
Μέγιστο ύψος: 340 mm
Ελάχιστο ύψος: 75 mm
Διάμετρος κάλυψης: 310 mm
Στρογγυλοήθρα: M10
Απόσταση κέντρου μεταξύ των νήματος βίδες: 282,5 mm
Μέγιστη εξωτερική διάμετρος: 400 mm

Οι ατμοσφαιρικές πηγές φλάντζης χρησιμοποιούνται στην μηχανή κατασκευής χαρτονιού

1Κύρια σενάρια εφαρμογής

(1) Μονάδα κοπής με πετσέτα
Λειτουργία: Όταν το χαρτόνι κόβεται με το πριόνι, παράγονται ισχυρές συγκρούσεις και δονήσεις.

Εφαρμογή: Τα αερολυμάτια φλέβας εγκαταστάνονται κάτω από το πετράδι κοπής ως στοιχείο αποθήκευσης για την απορρόφηση της δύναμης της πρόσκρουσης, τη μείωση των δονήσεων του εξοπλισμού και την προστασία εργαλείων και ρουλεμάντων ακριβείας.

Πλεονεκτήματα: Σε σύγκριση με τα μεταλλικά ελατήρια, η αμβλύση των ατμοσφαιρικών ελαστικών είναι ρυθμιζόμενη και μπορεί να ανταποκριθεί στις απαιτήσεις κοπής με ζεύξη για χαρτόνια διαφορετικού πάχους.

(2) Σύστημα τροφοδοσίας και μεταφοράς
Λειτουργία: Κατά την τροφοδοσία χαρτιού σε υψηλή ταχύτητα, είναι απαραίτητο να διατηρείται ομαλά μεταφερόμενο το χαρτόνι για να αποφεύγεται η παρεμπόδιση ή η δυσδιάταξη.

Εφαρμογή: Τα ελατήρια αέρα φλάντζης χρησιμοποιούνται για την υποστήριξη ιμάντων μεταφοράς ή ρυμουλκούμενων, για τη ρύθμιση του ύψους μέσω της πίεσης του αέρα, για την αντιστάθμιση των μηχανικών ανοχής,και διασφαλίζουν την ομαλή μεταφορά του χαρτονιού.

Πλεονεκτήματα: Γρήγορη δυναμική ανταπόκριση και μείωση της απόκλισης του χαρτονιού που προκαλείται από δονήσεις.

(3) Μονάδα διπλώσεως και συγκόλλησης
Λειτουργία: Ο μηχανισμός αναδίπλωσης πρέπει να ελέγχει με ακρίβεια την πίεση για να αποφευχθεί η συντριβή του χαρτονιού.

Εφαρμογή: Τα αεροελατήρια παρέχουν ελεγχόμενη δύναμη υποστήριξης, εξισορροπούν την πίεση του αναδιπλούμενου βραχίονα και προσαρμόζονται σε διαφορετικά πάχους χαρτονιού (όπως κυματοειδές χαρτί ή χαρτόνι).

Πλεονεκτήματα: Προσαρμόσιμη πίεση αέρα για την αποφυγή ζημιών από υπερβολική πίεση στα υλικά.

(4) Στάκερ
Λειτουργία: Τα τελικά κουτιά πρέπει να κατεβαίνουν αργά και να είναι αδιάβροχα κατά την στοίβασή τους.

Εφαρμογή: Οι αέρας των φλάντζων εγκαθίστανται κάτω από την πλατφόρμα στοίβασης για να απορροφούν την επίδραση των πέφτων κουτών, να μειώνουν τον θόρυβο και τη δομική κόπωση.

Πλεονεκτήματα: Διεύρυνση της ζωής του εξοπλισμού και μείωση του κόστους συντήρησης.

2- Πλεονεκτήματα των αεραγωγών φλάντζης
Ακριβής έλεγχος ύψους: Μέσω της ρύθμισης της πίεσης του αέρα, μπορεί να προσαρμοστεί σε διαφορετικά πάχους χαρτονιού ή απαιτήσεις διαδικασίας.

Απορρόφηση των κρουσμάτων και μείωση του θορύβου: Μείωση των δονήσεων κατά τη διάρκεια λειτουργίας υψηλών ταχυτήτων και βελτίωση της σταθερότητας του εξοπλισμού (ειδικά σημαντική για μηχανές κοπής με πετσέτα υψηλής ακρίβειας).

Μακροχρόνια διάρκεια ζωής: Δεν υπάρχουν προβλήματα κόπωσης του μετάλλου, αντοχή στην φθορά και τη διάβρωση, κατάλληλο για υγρό ή σκόνη περιβάλλον στα εργοστάσια χαρτονιού.

Εύκολη συντήρηση: Μοδική σχεδίαση, εύκολη αντικατάσταση και μικρότερος χρόνος στάσης.

3- συστάσεις επιλογής
Απαιτήσεις φορτίου: Επιλέξτε την ικανότητα φορτίου του ελαστικού ανάλογα με το στατικό/δυναμικό φορτίο του τμήματος στήριξης (πρέπει να λαμβάνεται υπόψη το βάρος του χαρτονιού + η μηχανική δύναμη αδράνειας).

Χώρος εγκατάστασης: Ο σχεδιασμός της φλάντζας είναι κατάλληλος για συμπαγές χώρο και πρέπει να επιβεβαιωθεί ο διαχωρισμός των τρυπών και η ροή για να ταιριάζει με τη δομή του εξοπλισμού.

Προσαρμοστικότητα στο περιβάλλον: Εάν το περιβάλλον είναι σκόνη, συνιστάται η επιλογή ενός μοντέλου κάλυψης σκόνης (όπως προστασία από ελαστικές φυσαλίδες).

4Τυπικές περιπτώσεις
Γραμμή παραγωγής κυματοειδούς χαρτονιού: Χρησιμοποιήστε ελατήρια αέρα σε μηχανές κοπής και στοιβακτήρες για τη μείωση της επίδρασης των δονήσεων στην ακρίβεια εγγραφής της εκτύπωσης.

Μηχανή κοπής με πετσέτα: Χρησιμοποιήστε ελατήρια αέρα για να στηρίξετε την πλατφόρμα εργαλείου για τη βελτίωση της συνέπειας κοπής.

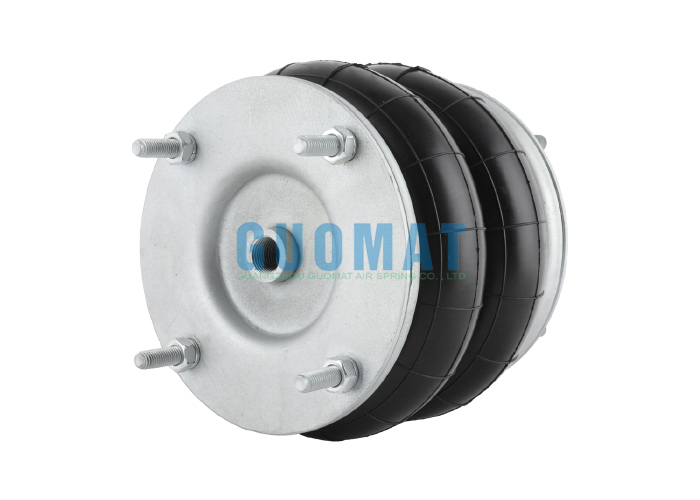

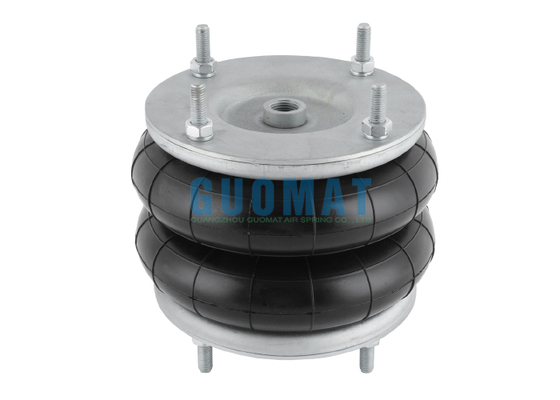

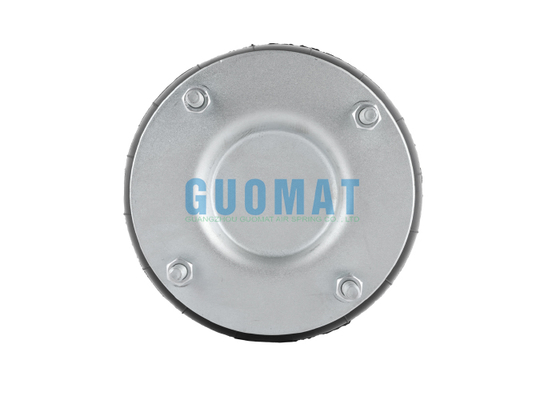

Φωτογραφία για 14.5X2 φλέγγι αέρα ελατήριο
