16''X2 Διπλό Ελαστικό Πτυχωτό Φυσητήρα W01-R58-4023 Firestone Air Spring Actuator

16''X2 Διπλό Ελαστικό Πνευματικό Ελατήριο W01-R58-4023 Firestone Air Spring Actuator

Περιγραφή Προϊόντος

Μάρκα: GUOMAT

GUOMAT NO.: 16X2

Υλικό: Υψηλής Ποιότητας Καουτσούκ

Εγγύηση: 12 Μήνες

Προέλευση: Guangzhou, Κίνα
Σχήμα: Τύπος Convoluted
Τύπος: Βιομηχανικό Ελαστικό Αερόσακο

Firestone Αριθμός Bellow: 16X2 / 16''X2

Αριθμός Μέρους Firestone: W01R584023 / W01 R58 4023 / W01-R58-4023

Αριθμός Μέρους Dunlop: SP1129 / SP 1129

Τεχνικά Δεδομένα

Εξωτερική Διάμετρος Ελαστικού Bellow: 430mm/17inch

Ονομαστική Διάμετρος: 184mm/7.2inch

Convolutions: 2

Ελάχιστο Ύψος: 77mm/3inch


Τα Διπλά Πνευματικά Ελατήρια χρησιμοποιούνται σε Μηχανήματα Εκτύπωσης

Βασική εφαρμογή: απομόνωση κραδασμών και απόσβεση
Προκλήσεις: Υπάρχει μεγάλος αριθμός περιστρεφόμενων και παλινδρομικών εξαρτημάτων υψηλής ταχύτητας (κύλινδροι, γρανάζια, συσκευές τροφοδοσίας χαρτιού, κύλινδροι μελανιού/αφρού) μέσα στη μηχανή εκτύπωσης, καθώς και εξωτερικά μεταδιδόμενοι κραδασμοί (κραδασμοί εδάφους, άλλος εξοπλισμός), οι οποίοι είναι πολύ εύκολο να δημιουργήσουν κραδασμούς. Αυτοί οι κραδασμοί μπορούν να προκαλέσουν σοβαρά προβλήματα ποιότητας όπως "μπάρες μελανιού" (ghosting), εσφαλμένη εγγραφή, παραμόρφωση κουκκίδων και ghosting.
Λύση: Τα διπλά πνευματικά ελατήρια εγκαθίστανται σε βασικά μέρη όπως μονάδες εκτύπωσης, συσκευές τροφοδοσίας χαρτιού, συσκευές συλλογής χαρτιού και συσκευές ξήρανσης (συνήθως κάτω από τη βάση ή το πλαίσιο του μηχανήματος).

Πλεονεκτήματα της εγκατάστασης πνευματικών ελατηρίων
1. Εξαιρετικά χαμηλή φυσική συχνότητα: Μπορεί να απομονώσει αποτελεσματικά κραδασμούς μέσης και υψηλής συχνότητας και να μειώσει σημαντικά την ενέργεια των κραδασμών που μεταδίδεται στη μονάδα εκτύπωσης και στο χαρτί.
2. Εξαιρετικά χαρακτηριστικά απόσβεσης: Ο ίδιος ο αέρας και η εσωτερική δομή παρέχουν καλή απόσβεση, η οποία μπορεί να μειώσει γρήγορα τους κραδασμούς και να αποφύγει την ενίσχυση συντονισμού.
3. Υψηλή ευαισθησία: Μπορεί επίσης να ανταποκριθεί σε μικροσκοπικούς κραδασμούς και να παρέχει εφέ απομόνωσης.
4. Προστατεύστε τα εξαρτήματα ακριβείας: Μειώστε την επίδραση των κραδασμών στα ρουλεμάν, τα γρανάζια, τους κινητήρες και τα ηλεκτρονικά εξαρτήματα, παρατείνετε τη διάρκεια ζωής και μειώστε το κόστος συντήρησης και το χρόνο διακοπής λειτουργίας.

Επιπέδωση και Έλεγχος Ύψους Μηχανής
Προκλήσεις: Οι μηχανές εκτύπωσης (ειδικά οι μεγάλες πολύχρωμες μηχανές) έχουν εξαιρετικά υψηλές απαιτήσεις για το επίπεδο εγκατάστασης. Η καθίζηση του θεμελίου, οι αλλαγές φορτίου (όπως η αντικατάσταση ρολού χαρτιού) και οι αλλαγές θερμοκρασίας μπορεί να προκαλέσουν ελαφρά παραμόρφωση του πλαισίου του μηχανήματος, επηρεάζοντας την παραλληλότητα των κυλίνδρων και την ομοιομορφία της πίεσης εκτύπωσης.
Λύση: Τα διπλά πνευματικά ελατήρια είναι συνήθως εξοπλισμένα με βαλβίδες ελέγχου ύψους ή ηλεκτρονικά συστήματα ελέγχου.

Πλεονεκτήματα:
Αυτόματη/χειροκίνητη ισοπέδωση: Ανεξάρτητα από το πώς αλλάζει το φορτίο (ρολά χαρτιού διαφορετικών βαρών, κίνηση χειριστή), το σύστημα μπορεί αυτόματα ή χειροκίνητα να ρυθμίσει την πίεση στον αερόσακο για να διατηρήσει το απόλυτο επίπεδο ή το σταθερό ύψος του πλαισίου του μηχανήματος.
Αντιστάθμιση καθίζησης θεμελίου: Μπορεί να αντισταθμίσει συνεχώς τις μικρές αλλαγές στο θεμέλιο κατά τη μακροχρόνια χρήση.
Διασφάλιση παραλληλότητας κυλίνδρων: Η ακριβής ισοπέδωση είναι η βάση για τη διασφάλιση ομοιόμορφης πίεσης εκτύπωσης μεταξύ των κυλίνδρων, η οποία επηρεάζει άμεσα την ποιότητα εκτύπωσης (ομοιομορφία χρώματος μελανιού, αναπαραγωγή κουκκίδων).

Έλεγχος Πίεσης Εκτύπωσης
Πρόκληση: Η πίεση μεταξύ των κυλίνδρων εκτύπωσης πρέπει να είναι ακριβής, σταθερή και ρυθμιζόμενη. Οι παραδοσιακές μηχανικές ρυθμίσεις ενδέχεται να μην είναι αρκετά ευαίσθητες ή να είναι ευαίσθητες στους κραδασμούς.
Λύση: Σε ορισμένα μηχανήματα εκτύπωσης υψηλής ποιότητας ή ειδικά σχεδιασμένα, τα πνευματικά ελατήρια χρησιμοποιούνται απευθείας για την υποστήριξη των εδρών των κυλίνδρων εντύπωσης ή των κυλίνδρων κουβέρτας ή για τον έλεγχο του μηχανισμού πίεσης συμπλέκτη.

Πλεονεκτήματα:
Ακριβώς ελεγχόμενη πίεση: Ρυθμίζοντας την πίεση του αερόσακου, μπορεί να επιτευχθεί πολύ λεπτός, ομοιόμορφος και σταθερός έλεγχος πίεσης εκτύπωσης.
Μαλακή προσγείωση/απελευθέρωση πίεσης: Μειώστε την πρόσκρουση όταν ο κύλινδρος έρχεται σε επαφή και διαχωρίζεται, προστατεύοντας την επιφάνεια του κυλίνδρου και τα ρουλεμάν.
Δυναμική αντιστάθμιση: Η πίεση μπορεί να ρυθμιστεί λεπτομερώς κατά τη λειτουργία για να προσαρμοστεί σε διαφορετικά πάχη χαρτιού ή συνθήκες εκτύπωσης.

Μειωμένος Θόρυβος
Πλεονεκτήματα: Απομονώνοντας αποτελεσματικά τη μετάδοση των εσωτερικών κραδασμών του μηχανήματος στο θεμέλιο και στο περιβάλλον, τα πνευματικά ελατήρια μειώνουν σημαντικά το συνολικό επίπεδο θορύβου της λειτουργίας του πιεστηρίου και βελτιώνουν το περιβάλλον εργασίας.
Μείωση συντήρησης και βελτίωση της αξιοπιστίας

Πλεονεκτήματα:
Χωρίς φθορά τριβής: Σε αντίθεση με τα μεταλλικά ελατήρια ή τα ελαστικά μαξιλαράκια, δεν υπάρχει επαφή τριβής μετάλλου με μέταλλο μέσα στο πνευματικό ελατήριο και το κύριο φθαρμένο μέρος είναι ο αερόσακος (ο οποίος συνήθως έχει μεγάλη διάρκεια ζωής).
Καλή αντοχή στην κόπωση: Οι υψηλής ποιότητας ελαστικοί αερόσακοι μπορούν να αντέξουν εκατομμύρια κύκλους φόρτισης.
Αυτοπροστασία: Ακόμη και αν ο αερόσακος σπάσει κατά λάθος, το μηχάνημα θα κατακαθίσει μόνο αργά, κάτι που συνήθως δεν προκαλεί καταστροφικές συνέπειες (σε σύγκριση με την ξαφνική αστοχία της υδραυλικής υποστήριξης).
Απλοποιημένος σχεδιασμός: Μπορεί να αντικαταστήσει πολύπλοκους μηχανικούς μοχλούς ή μηχανισμούς ισοπέδωσης σύνδεσης.

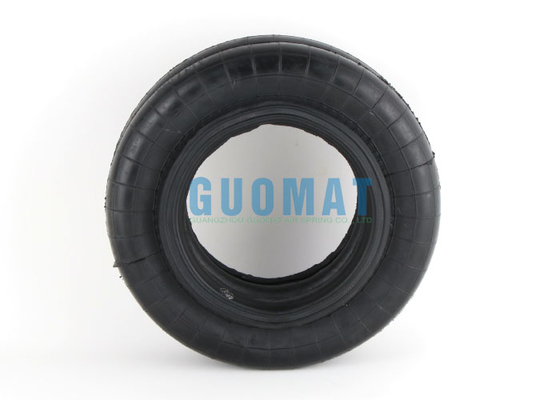

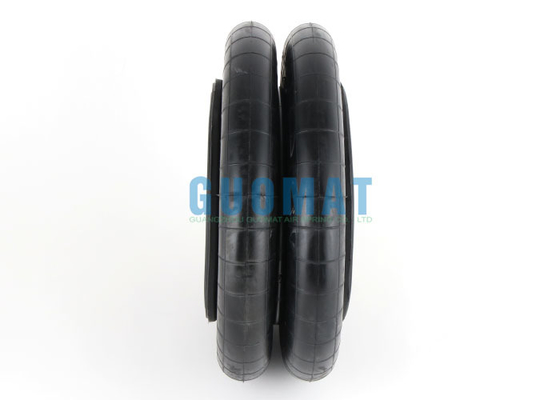

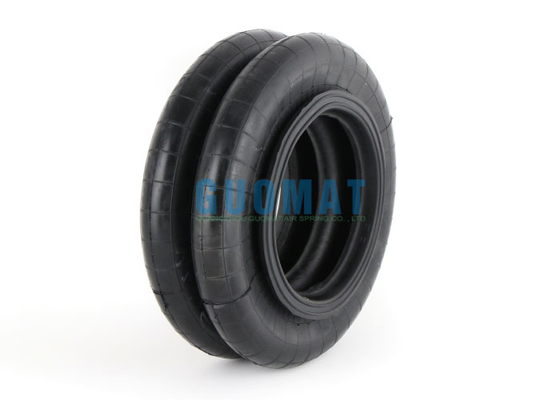

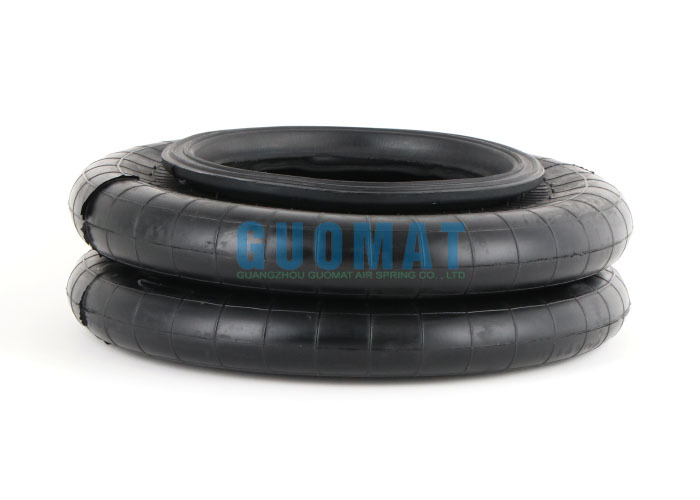

Η σχετική εικόνα του GUOMAT 16X2 Air Rubber
