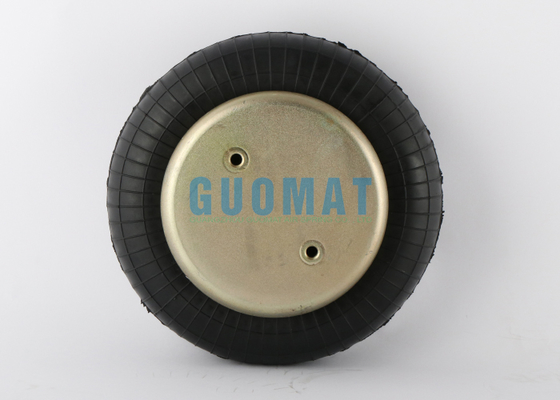

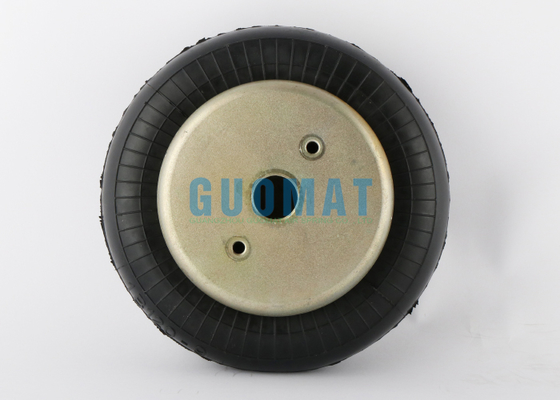

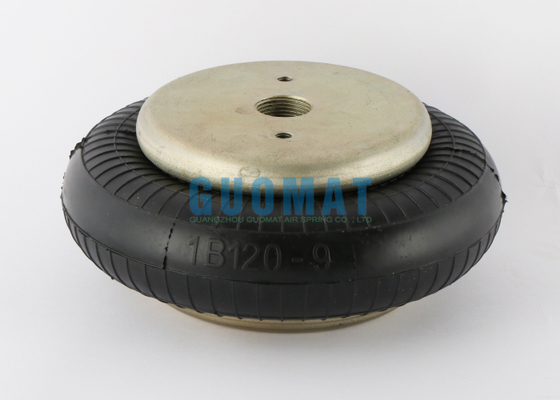

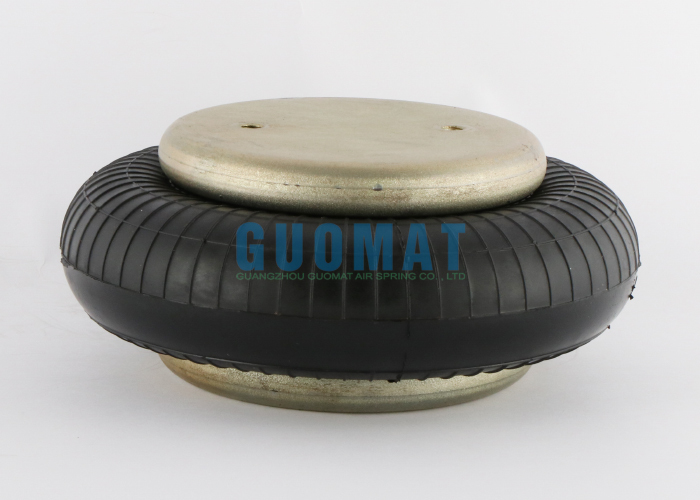

Φυσούνες αέρα από καουτσούκ τύπου G3/4 γεμισμένες με αέριο FS120-9 Contitech W01M586165 Firestone Air Spring

Λεπτομέρειες:

Τόπος καταγωγής:	Γκουανγκντόνγκ, Κίνα
Μάρκα:	GUOMAT
Πιστοποίηση:	ISO/TS16949:2009
Αριθμό μοντέλου:	1B1209-G3/4

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	6PCS
Τιμή:	$49.9-59.9/pc
Συσκευασία λεπτομέρειες:	Δυνατό κουτί από χαρτόνι ή όπως απαιτούν οι πελάτες
Χρόνος παράδοσης:	2-8 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, Western Union, L/C
Δυνατότητα προσφοράς:	1000 τεμάχια/εβδομάδα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα μοντέλου:	Ελαστικό Ελατήριο Αέρος για Βιομηχανικά Μηχανήματα	Εγγύηση:	12 μήνες
Υλικό:	Καουτσούκ + χάλυβα	Πακέτο:	Τυπική συσκευασία ή προσαρμοσμένη
Μεσαία:	συμπιεσμένος αέρας	Αριθμός φωτιάς:	W01-M58-6165
Φέστο:	EB-215-80	Εγκεφαλικό:	50mm-115mm
Επισημαίνω:	Ελαστικοί αερόσακοι Contitech Rubber , Ελαστικοί αερόσακοι αερίου

Ελαστικός αερόσακος τύπου G3/4 με αέριο FS120-9 Contitech W01M586165 Firestone Air Spring

Τεχνικά δεδομένα: Ελατήριο αέρα τύπου Single Convoluted

Διάμετρος επάνω πλάκας: Ø135mm

Είσοδος αέρα: G3/4

Σπειροειδείς οπές στο επάνω κάλυμμα: 2XM8X1.25mm

Κεντρική απόσταση μεταξύ των σπειροειδών οπών του επάνω καλύμματος: 70mm

Απόσταση μεταξύ της σπειροειδούς οπής του επάνω καλύμματος και της οπής εισόδου αέρα: 35mm

Διάμετρος κάτω πλάκας: Ø135mm

Μέγιστη εξωτερική διάμετρος ελαστικού αερόσακου: Ø215mm

Μέγιστο ύψος: 115mm

Ελάχιστο ύψος: 50mm

GUOMAT NO.1B1209-G3/4 Αριθμοί αναφοράς

Ανατρέξτε στο Firestone W01M586165

Ανατρέξτε στο Firestone W01 M58 6165

Ανατρέξτε στο Firestone W01-M58-6165

Ανατρέξτε στο Contitech FS120-9

Ανατρέξτε στο Contitech FS 120-9

Ανατρέξτε στο Contitech FS120-9 G3/4

Ανατρέξτε στο Contitech FS 120-9 G3/4

Ανατρέξτε στο Contitech FS120-9 G3/4 M8

Ανατρέξτε στο Contitech FS 120-9 G3/4 M8

Ανατρέξτε στο Dunlop(FR) 8''x1 S08101

Ανατρέξτε στο Bosch 822419003

Ανατρέξτε στο Festo EB-215-80

Ανατρέξτε στο Norgren PM/31081

Ανατρέξτε στο Norgren 8X1

Ανατρέξτε στο Weforma WBE 300-E1

Ανατρέξτε στο Airtech 140293

Ανατρέξτε στο Airtech 111003

Ανατρέξτε στο Airtech 1B-190FB

Ανατρέξτε στο Megatech 1S120-9 3/4 M8

Δυναμικά χαρακτηριστικά σε ύψος σχεδιασμού 115 mm
(Απαιτείται μόνο για το σχεδιασμό απομονωτή Airmount)

Πίεση μετρητή (BAR)	Φορτίο (kN)	Σταθερά ελατηρίου (kN/m)	Φυσική συχνότητα (Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Πίνακας δυνάμεων

Ύψος συναρμολόγησης (mm)	Όγκος@7BAR (cu cm)	Ενεργή περιοχή@7 BAR (cm*2)	kN Δύναμη
Ύψος συναρμολόγησης (mm)	Όγκος@7BAR (cu cm)	Ενεργή περιοχή@7 BAR (cm*2)	@3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
