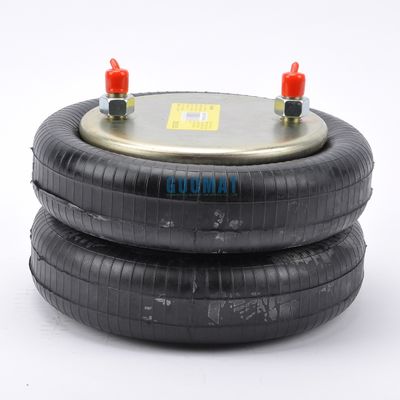

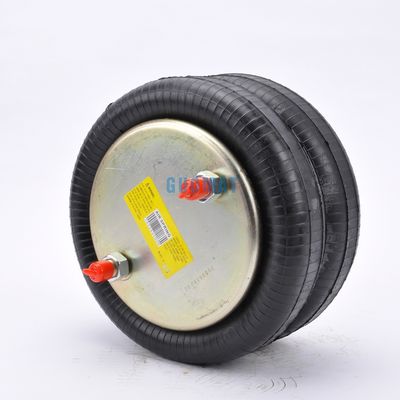

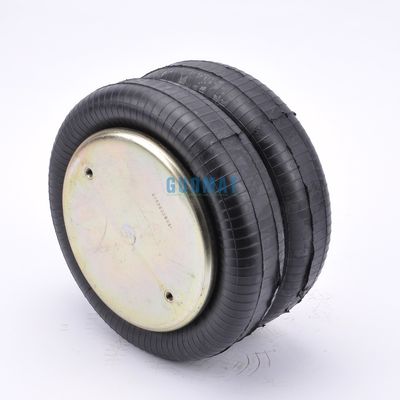

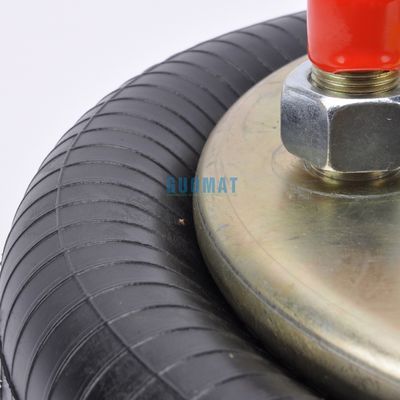

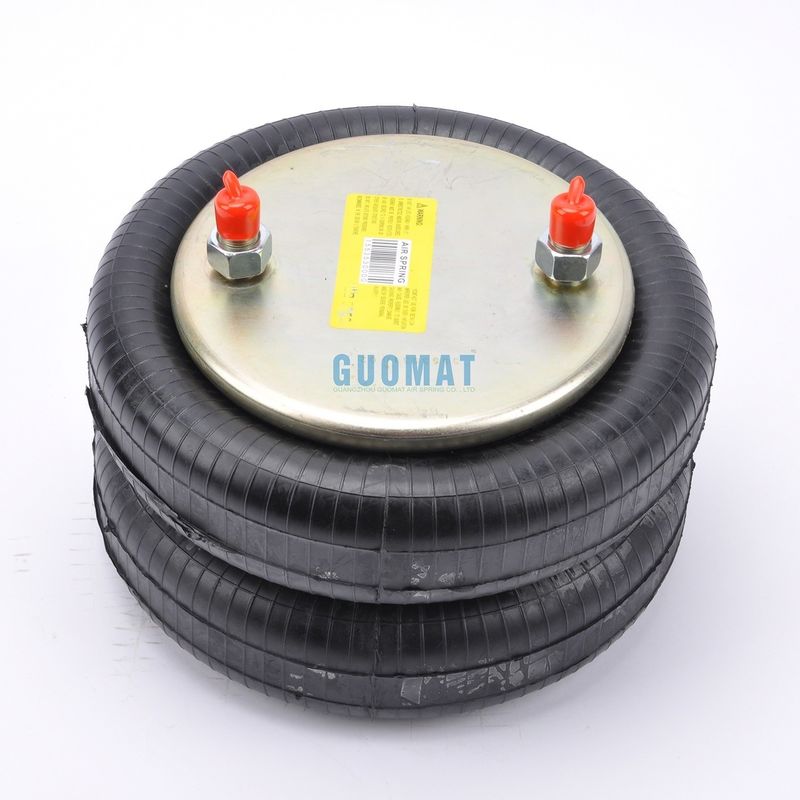

FD 331-26 541 Contitech Air Spring Triangle 6375 / 4480 Διπλός σπασμένος αερόσακος για Histeer 10315

FD 331-26 541 Contitech Air Spring Triangle 6375 / 4480 Διπλός σπασμένος αερόσακος για Histeer 10315


Βάρος συναρμολόγησης: 13,4 κιλά

Σχεδιαστικό ύψος: 9-11 ίντσες

Ελάχιστο ύψος: 3,5 εκατοστά.

Δυνατότητα φόρτωσης σε 20 psig: 1,240 lbsf

Δυνατότητα φόρτωσης σε 60 psig: 3,720 lbsf

Δυνατότητα φόρτωσης σε 90 psig: 5,580 lbsf

Μέγιστη διάμετρος: 13,5 ίντσες

Θερμοκρασία λειτουργίας: 57Co έως -54Co


Αμύγδαλο / Αμύγδαλο τυφλό

Πάνω κάλυψη πλάκας βίδα (αμύγδαλο) Δόντι: 1 τεμάχιο X 1/2-13UNC

Συμπλέκτης νάτρου για την επάνω κάλυψη: 3/4-16UNF

Απόσταση κέντρου βίδες από την κορυφή της πλάκας κάλυψης: 157 mm / 6,2 ίντσες

Πλακέτα καλυμμάτων κάτω βίδα (αμύγδαλο) Δόντι: 2 τεμάχια X 3/8-16UNC

Κέντρο βίδα Απόσταση από το κάτω κάλυμμα πλάκα: 157 mm / 6,2 ίντσες

 Τρύπα αερίου / εισροή αέρα / ενσωμάτωση αέρα

Τρύπα αερίου / εισροή αέρα: 1/4-18NPT, συνδυασμός τρυπών / τρυπών εισροής αέρα

 Πλάκα κάλυψης

Διάμετρος της επάνω πλάκας κάλυψης (εύρος): 224,5 mm / 9,00 ίντσες

Διάμετρος της πλάκας κατώτατης κάλυψης (εύρος): 224,5 mm / 9,00 ίντσες

Τεχνουργήματα από ελαστικό

Ελαστικό Πυροσβεστήρα MAX Διαμέτρου: 343 mm / 9,7 ίντσες

Υψόμετρο συμπιέσεως: 104 mm / 4,1 ίντσες

Μέγιστο ύψος: 363mm / 14.3 ίντσες

Εργασιακή στροφή: 259 mm / 10,2 ίντσες

 Μονάδα αποθήκευσης / Μονάδα απόσβεσης

Με το Μπλοκ του Προφυλακτήρα

 Χουπ / δαχτυλίδι ζώνης

Με το Girdle Hoop: Ένα κομμάτι από το Girdle Hoop

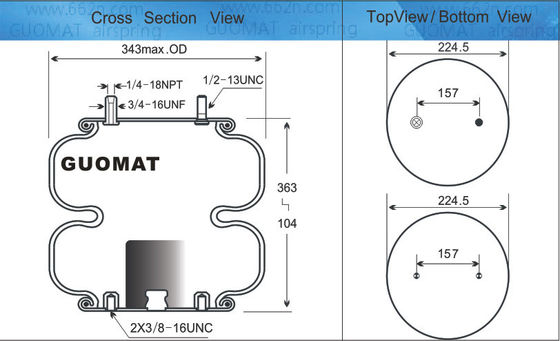

Το σχέδιο και τα δεδομένα της ατμοσφαιρικής ελαστικής GUOMAT 2B7550:
