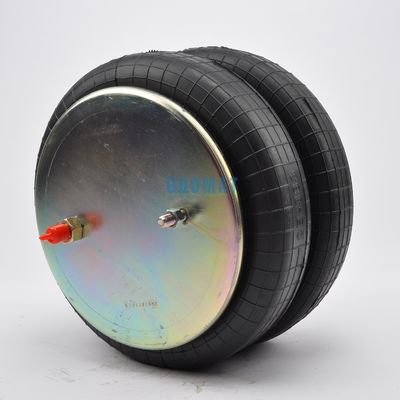

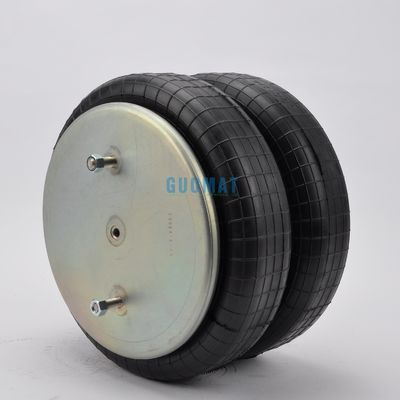

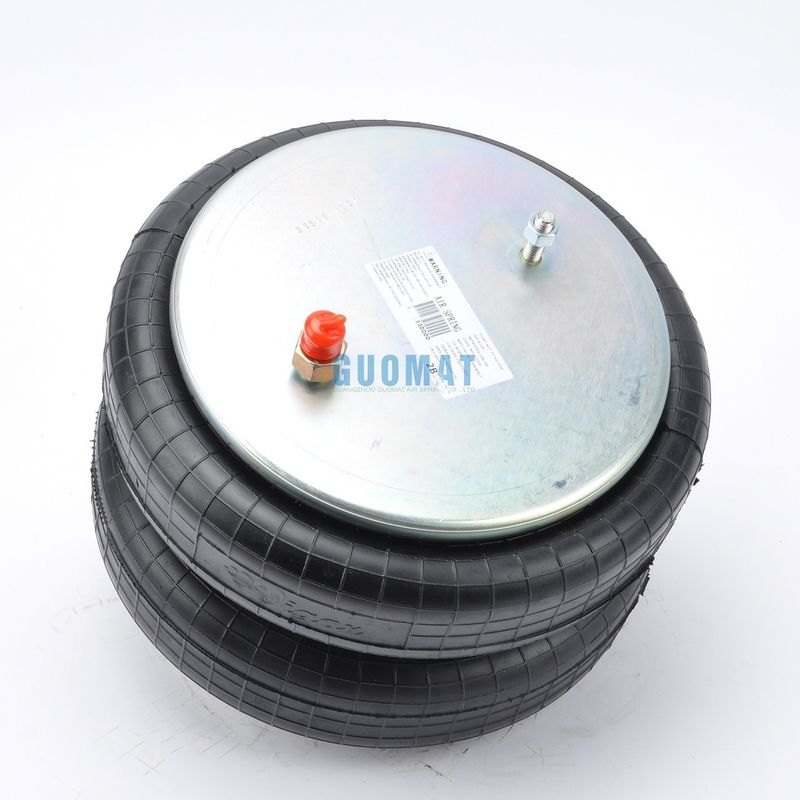

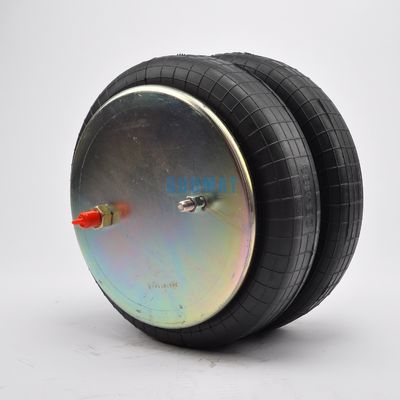

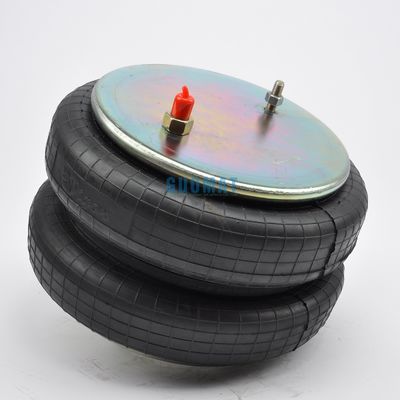

FD 530-35 530 Contitech W013587557 Firestone Air Spring Διπλή στρογγυλεμένη ατμοσφαιρική σακούλα για Twthill 1998301

FD 530-35 530 Contitech W013587557 Φωτιά πέτρα αέρα ελατήριο διπλό σπασμένο αερόσακο για Twthill 1998301



Δυνατότητα φόρτωσης σε 20 psig: 2,040 lbsf

Δυνατότητα φόρτωσης σε 60 psig: 6,120 lbsf

Δυνατότητα φόρτωσης σε 90 psig: 9,180 lbsf

Θερμοκρασία λειτουργίας: 57Co έως -54Co

Αμύγδαλο / Αμύγδαλο τυφλό

Πάνω κάλυψη Πλάκα βίδα (αμύγδαλο) Δόντι: 2 τεμάχια X M12X1.75

Απόσταση κέντρου βίδες από την επάνω πλάκα κάλυψης: 159 mm

Πλακέτα κάλυψης κάτω βίδα (αμύγδαλο) Δόντι: 2 τεμάχια X M12X1.75

Απόσταση κέντρου βίδες από την κάτω πλάκα κάλυψης: 159 mm

 Τρύπα αερίου / εισροή αέρα / ενσωμάτωση αέρα

Τρύπα αερίου / εισροή αέρα: 1/4NPT, συνδυασμός τρυπών / τρυπών εισροής αέρα

 Πλάκα κάλυψης

Διάμετρος της επάνω πλάκας κάλυψης (εύρος): 289 mm

Διάμετρος πλάκας κατώτατης κάλυψης (εύρος): 289 mm

Τεχνουργήματα από ελαστικό

Διάμετρος: 406 mm

Υψόμετρο συμπιέσεως: 104 mm / 4,1 ίντσες

Μέγιστο ύψος: 391 mm

Εργασιακή στροφή: 287 mm

 Μονάδα αποθήκευσης / Μονάδα απόσβεσης

Με το Μπλοκ του Προφυλακτήρα

 Χουπ / δαχτυλίδι ζώνης

Με το Girdle Hoop: Ένα κομμάτι από το Girdle Hoop

Συνολικό βάρος με σφραγισμένες πλάκες 7,7 kg

Απομόνωση από δονήσεις - τιμές δυναμικών χαρακτηριστικών

Σχεδιαστικό ύψος H: συνιστώμενο 285 mm, ελάχιστο 265 mm

Πίεση p [bar] 345678 Vol V [l]

Πρόσθετοι τύποι κατόπιν αιτήματος Δύναμη (φόρτωμα) [KN] 18.7 25.1 31.6 38.2 44.6 51.2

Δυνατότητα προελεύσεως [N/cm] 1770 2250 2700 3180 3640 4100

Φυσική συχνότητα [Hz] 1,5 1,5 1,5 1,5 1,4 1,4 14

Πνευματική εφαρμογή - τιμές στατικών χαρακτηριστικών

Δύναμη F [kN]

Πίεση p [bar] 345678 Vol. ((l))

Υψόμετρο H [mm] 320 14.9 20.4 25.9 32.0 37.6 43.7 26.0

280 18.5 24.5 31.0 38.1 45.0 51.7 23.2

240 21.1 28.0 35.5 43.3 50.3 57.9 20.5

200 23.1 30.7 38.5 47.1 54.8 62.8 17.5

M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1

120 26,2 34,8 43,4 52,9 61,5 70,6 10.8

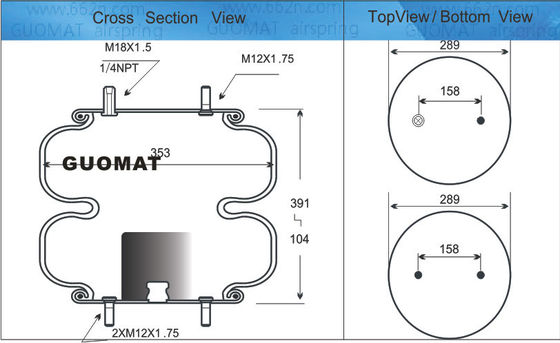

Το σχέδιο και τα δεδομένα της ατμοσφαιρικής ελαστικής GUOMAT 2B7557
