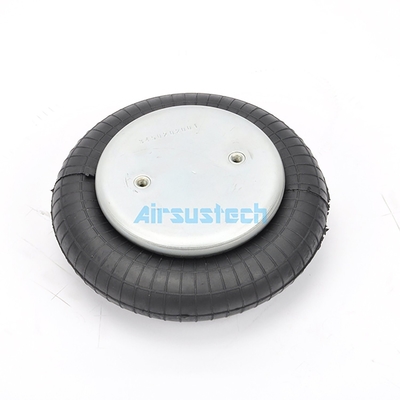

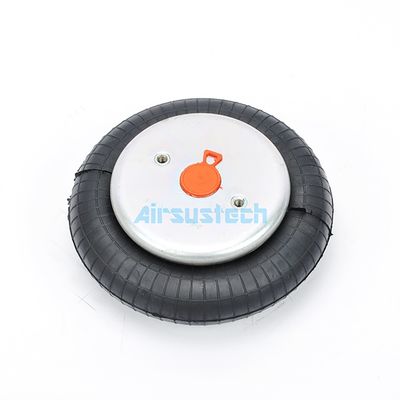

EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Αντικατάσταση αεραγωγών FS120-9 Συμπλεγμένο βιομηχανικό αερόστατο από ελαστικό

Περιγραφή του προϊόντος

Μάρκα: GUOMAT

Αριθμός μοντέλου: 1B120-9

Εγγύηση: 1 έτος

Υλικό: Καουτσούκ+χάλυβας

Μπορεί να αντικαταστήσει τον ακόλουθο αριθμό κατασκευαστή:

Φωτιάς: W01-M58-6165

Contitech: FS 120-9

Dunlop ((FR): 8'x1 S08101

Βλέπε: 822419003

Φέστο EB-215-80

Νόργκεν: PM/31081 (8X1)

Βελίδα: WBE 300-E1

Αεροτεχνολογία: 140293

Airtech: 111003

Αεροτεχνολογία: 1Β-190FB

Negatech: 1S120-9 3/4 M8

Προδιαγραφές και λεπτομερείς τεχνικές παραμέτρους

Καρύδια/φρύδια

Δόντια βίδα (αμύγδαλα) από την επάνω πλάκα: 2XM8x1.25

Η απόσταση του κέντρου της βίδες της επάνω πλάκας κάλυψης: 70 mm

Δόντια βίδα (αμύγδαλα) της κάτω πλάκας κάλυψης: 2XM8x1.25

Η απόσταση του κέντρου της βίδες της κάτω πλάκας κάλυψης: 70 mm

Εφοδιασμοί αεραγωγών/εισροών αέρα/αεροσκόπων

Αεροτρύπα / εισροή αέρα: G3/4

Η απόσταση του κέντρου της βίδες μεταξύ της τρύπας αέρα και του καρφί: 30 mm

Πλάκα κάλυψης

Διάμετρος της επάνω πλάκας: 135 mm

Διάμετρος του κατώτατου καλύμματος: 135 mm

Πυροσβεστήρες από καουτσούκ

Μέγιστη διάμετρος βαλβίδων από καουτσούκ: 215 mm

Φυσική διάμετρος βαλβίδων από καουτσούκ: 90 mm

Εργασιακή στροφή: από 50 mm έως 115 mm κατ' ανώτατο όριο

Μέγιστο ύψος: 115 mm

Ελάχιστο ύψος: 50 mm

Κλειδί προφυλακτήρα/κλειδί προφυλακτήρα

Χωρίς μπλοκάρισμα του προφυλακτήρα

Επικοινωνία με τα κράτη μέλη

Χωρίς λουκέτο ζώνης

Ελάχιστη πίεση: 0 bar

Δύναμη επιστροφής στο ελάχιστο ύψος: ≤ 200N

Συνολικό βάρος με σφραγισμένες πλάκες: 2,0 kg

Απομόνωση από δονήσεις - τιμές δυναμικών χαρακτηριστικών

Σχεδιαστικό ύψος H: συνιστώμενο 110 mm, ελάχιστο 90 mm

Αξίες στατικών χαρακτηριστικών της πνευματικής εφαρμογής

Δύναμη F[KN]

Οι κύριες λειτουργίες των αεραγωγών στα γεωργικά ψεκαστήρια

1. Απορρόφηση και στρώση

Προστασία μηχανών: Τα μεγάλα ψεκαστήρια υπόκεινται σε σημαντικά χτυπήματα και δονήσεις όταν λειτουργούν σε τραχύ πεδίο.προστασία της κύριας δέσμης του ψεκαστήρα, βουμ, υδραυλικό σύστημα και εξαρτήματα ακριβείας, μειώνοντας τα ποσοστά αποτυχίας και το κόστος επισκευής.

Προστασία των καλλιεργειών: Η ομαλή οδήγηση μειώνει τις ζημιές στις καλλιέργειες που προκαλούνται από τη μηχανή, ειδικά στις καλλιέργειες στα μέσα έως τα τελευταία στάδια.

2Διατήρηση επίπεδου πλαισίου

Σταθερή καθαρότητα εδάφους: Ανεξάρτητα από το φορτίο του ψεκαστήρα (μια γεμάτη δεξαμενή μπορεί να διαφέρει κατά αρκετούς τόνους από άδεια),αέρα ελατήρια διατηρούν αυτόματα ένα σταθερό ύψος του πλαισίου ρυθμίζοντας την εσωτερική πίεση του αέρα.

Διασφάλιση της λειτουργικής σταθερότητας: Ένα επίπεδο πλαισίωμα διασφαλίζει ότι η άξονα διατηρεί ένα προκαθορισμένο ύψος πάνω από το έδαφος, το οποίο είναι ζωτικής σημασίας για ομοιόμορφη ψεκασμό.με τη μία πλευρά του ράβδου υψηλότερη από την άλλη, θα εμφανιστεί άνιση κατανομή του ψεκασμού.

3Βελτιωμένη άνεση του χειριστή

Για τους σύγχρονους ψεκαστήρες με άνετες καμπίνες, η ανάρτηση αέρα από ελατήριο μειώνει σημαντικά τις δονήσεις και τον θόρυβο που μεταδίδονται στην καμπίνα,ελάφρυνση της κόπωσης του χειριστή και βελτίωση της αποτελεσματικότητας και της ασφάλειας κατά τις εκτεταμένες λειτουργίες.

4Προστασία του συστήματος εκτοξεύσεως

Οι ισχυρές δονήσεις μπορούν να μεταφερθούν απευθείας στον εκτοξευτή, προκαλώντας:

Μηχανική βλάβη: κόπωση και κάταγμα της δομής του ρυμουλκού.

Κακή ποιότητα ψεκασμού: Η βίαιη κίνηση προς τα πάνω και προς τα κάτω του βουμ μπορεί να προκαλέσει επικαλύψεις ή να χάσει ψεκασμούς, επηρεάζοντας σοβαρά τα αποτελέσματα ψεκασμού.

Οι φωτογραφίες του 1Β1209
