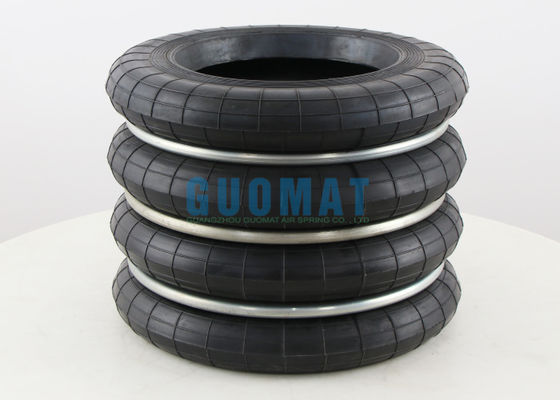

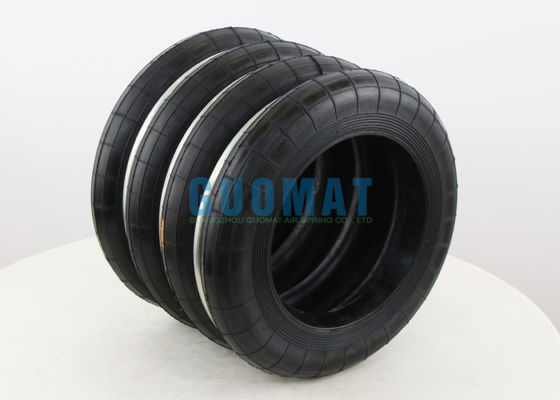

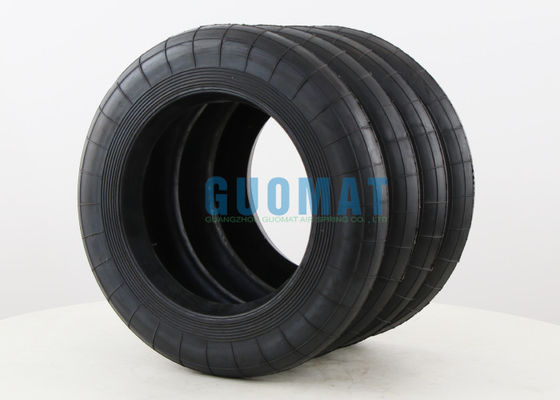

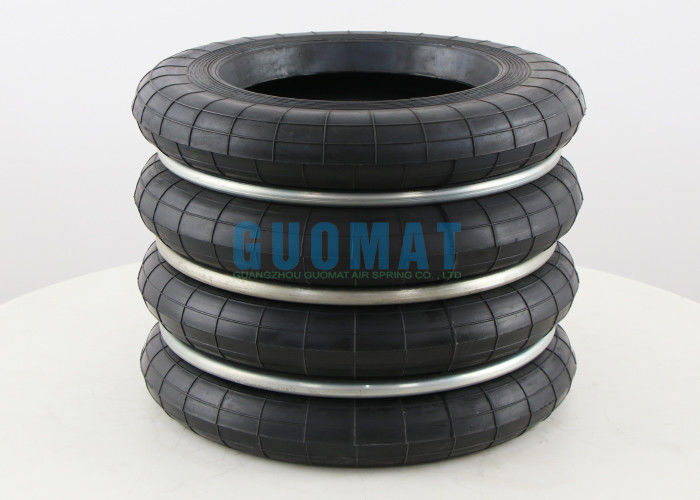

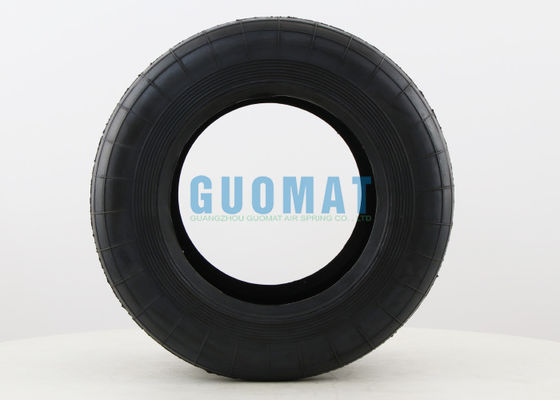

F-240-4 Ελαστική ατμοσφαιρική ελαστική αντικατάσταση S-240-4 YOKAHAMA Bellows Βιομηχανικό αερόσακο
OEM Διασταυρούμενη αναφορά:
GUOMAT αριθμός μέρους: F-240-4
Για την αποθήκευση
Για την αποθήκευση
ΓΙΟΚΟΧΑΜΑ Σ-240-4
YOKOHAMA S 240 4
Το YOKOHAMA S240-4R
Προδιαγραφές και λεπτομερείς τεχνικές παραμέτρους: F-500-4
| Μέγεθος μοντέλου |
Υψόμετρο H ((mm) |
Κοινή μέγιστη διαδρομή (mm) |
Μέγιστη συμπίεση. Εξωτερική διάμετρος (mm) |
Τυποποιημένο ύψος, περίπου τιμή σε εσωτερική πίεση 0,49 MPA |
Μέγιστη εσωτερική πίεση (MPA) |
Εσωτερική διαταραχή πίεσης (MPA) |
| Υψόμετρο σχεδιασμού |
Μέγιστο ύψος |
Ελάχιστο ύψος |
Επαρκής έκταση ((cm2) |
Όγκος (L) |
Φορτίο ((KN) |
Δυναμική σταθερά άνοιξης (n/mm) |
Φυσική συχνότητα δονήσεων ((Hz) |
| F-240-4 |
206 |
316 |
111 |
± 80 |
300 |
450 |
10.1 |
22.2 |
235 |
1.6 |
0.88 |
2.9-3.9 |
| F-240-3 |
152 |
232 |
82 |
± 60 |
300 |
450 |
7.3 |
22.2 |
324 |
1.9 |
0.88 |
2.9-3.9 |
| F-240-2 |
98 |
148 |
53 |
±40 |
300 |
450 |
4.4 |
22.2 |
520 |
2.4 |
0.88 |
2.9-3.9 |
| F-240-1 |
72 |
110 |
40 |
±30 |
340 |
450 |
3.5 |
22.2 |
765 |
2.9 |
0.69 |
2.9-3.9 |
Τι είναι μια πηγή αέρα
1Βασικές λειτουργίες
Αποθήκευση και απορρόφηση κρούσματος: Όταν το πρέσο με τριβή λειτουργεί με υψηλή ταχύτητα, απορροφά τη δύναμη της πρόσκρουσης όταν ο συρότης και το καλούπι έρχονται σε επαφή, μειώνοντας τις δονήσεις και τον θόρυβο.
Ρυθμισμός πίεσης: Με τη ρύθμιση της πίεσης του αέρα, παρέχει σταθερή απόδοση πίεσης για την κάλυψη των αναγκών των διαφόρων διαδικασιών τυποποίησης (όπως τρύπηση, τέντωμα κλπ.).
Προστασία του μούχλας: Μείωση της ζημιάς στο μούχλα που προκαλείται από την πρόσκρουση και παράταση της ζωής του μούχλας.
Ακριβής έλεγχος: Συνεργάζεται με το σύστημα CNC για την επίτευξη ακριβούς ρύθμισης της ροής και της πίεσης για τη βελτίωση της ποιότητας επεξεργασίας.
2Δομή και αρχή λειτουργίας
Δομή: Αποτελείται κυρίως από κύλινδρο, έμβολο, σφραγίδα, βαλβίδα ρύθμισης της πίεσης αέρα κλπ. και γεμίζει με συμπιεσμένο αέρα.
Αρχή λειτουργίας:
Στάδιο συμπίεσης: Όταν ο συρρέων του τρύπησης κινείται προς τα κάτω, το ελατήριο αέρα συμπιέζεται, η πίεση του αέρα αυξάνεται και αποθηκεύεται ενέργεια.
Στάδιο απελευθέρωσης: Όταν ο διακινητής επιστρέφει, ο συμπιεσμένος αέρας επεκτείνεται, ωθώντας το έμβολο να επαναφέρει, βοηθώντας τον διακινητή να επιστρέψει γρήγορα και απομακρύνοντας τη δόνηση.
3Βασικά πλεονεκτήματα
Προσαρμοστικότητα: Η ελαστική δύναμη μπορεί να αλλάξει προσαρμόζοντας την πίεση του αέρα για να ικανοποιήσει τις ανάγκες διαφορετικών υλικών και διαδικασιών.
Γρήγορη ανταπόκριση: πιο ευαίσθητη από τα μηχανικά ελατήρια ή τα υδραυλικά συστήματα, κατάλληλη για υψηλής ταχύτητας τυποποίηση.
Εύκολη συντήρηση: δεν υπάρχει περίπλοκη μηχανική δομή, χαμηλό ποσοστό αποτυχίας, μπορεί να επισκευαστεί με αντικατάσταση σφραγίδων.
Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος: σε σύγκριση με τα υδραυλικά συστήματα, δεν απαιτείται λάδι για την αποφυγή ρύπανσης και κατανάλωσης ενέργειας.
4Σενάρια εφαρμογής
Βιομηχανία τυποποίησης: χρησιμοποιείται για την ακριβή τυποποίηση χαρτιού αυτοκινήτου, ηλεκτρικής θήκης, υλικού κλπ.
Συνεχή τρύπανση: διασφάλιση της σταθερότητας σε μηχανές τρύπανσης υψηλών ταχυτήτων (όπως η προοδευτική τρυπαντική τριβή).
Σχηματισμός τέντωσης: παρέχει ομοιόμορφη δύναμη διακοπής για την πρόληψη ρυτίδων του υλικού.
5. Σημεία επιλογής
Απαιτήσεις φορτίου: επιλέξτε την χωρητικότητα φορτίου της ατμοσφαιρικής ελαστικής σύμφωνα με τη δύναμη τρύπησης.
Διάρκεια εγκεφάλου: να αντιστοιχεί στην κίνηση του διαδρόμου τρύπησης.
Πεδίο πίεσης αέρα: βεβαιωθείτε ότι η πίεση της πηγής αέρα είναι συμβατή με τη ονομαστική πίεση του ελαστικού.
Μέγεθος εγκατάστασης: πρέπει να είναι συμβατό με τη δομή τρύπησης.
Η σχετική εικόνα του F-240-4
