W01-358-7203 Βιομηχανικός ενεργοποιητής αέρα Firestone στυλ 29 Ρουχούχιο Bellows Αεροπηγή

Λεπτομέρειες:

Τόπος καταγωγής:	Γκουανγκντόνγκ, Κίνα
Μάρκα:	GUOMAT
Πιστοποίηση:	ISO/TS16949, ISO9001
Αριθμό μοντέλου:	2H520217

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	$199.9-$299.9/PC
Συσκευασία λεπτομέρειες:	Ισχυρό χαρτοκιβώτιο ή ως απαίτηση πελατών
Χρόνος παράδοσης:	5-8 εργάσιμες
Όροι πληρωμής:	L/C, D/A, D/P, Western Union
Δυνατότητα προσφοράς:	1000 τμχ/εβδομάδα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Λειτουργία:	Μειώστε τους κραδασμούς	MOQ:	4 τεμ
Τύπος:	Τύπος σύνδεσης φλάντζας	OEM:	Firestone W01-358-7203
χρώμα:	Μαύρος	Σχήμα:	Διπλό σπειροειδές ελατήριο αέρα
Εγγύηση:	12 μηνών	Ποιότητα:	Καλή Ποιότητα
Επισημαίνω:	Βιομηχανικά ελαστικά ελαστικών αέρα , Ενεργοποιητής αέρα τύπου Firestone 29 , Βιομηχανικό ελατήριο αέρα με εγγύηση

W01-358-7203 Βιομηχανικός ενεργοποιητής αέρα Firestone στυλ 29 Ρουχούχιο Bellows Αεροπηγή

Επισκόπηση του προϊόντος

Προδιαγραφές	Λεπτομέρειες
Ετικέτα	ΓΟΥΜΑΤ
Σχήμα	2H520217
Υλικό	Καλού επιπέδου καουτσούκ και ενισχυμένος χάλυβας: Τα κατασκευαστικά στοιχεία από καουτσούκ προσφέρουν εξαιρετική ευελιξία και αντοχή στην κόπωση· τα μεταλλικά κατασκευαστικά στοιχεία είναι ανοξείδωτα στη σκουριά για μακρά διάρκεια ζωής.
Τύπος δομής	Δύο σπασμένα
Εγγύηση	1 έτος: παρέχουμε μια σταθερή εγγύηση για την ποιότητα του προϊόντος.
Συσκευή	Τυποποιημένο καφέ χαρτόνι: εξασφαλίζει καλή προστασία του προϊόντος κατά τη μεταφορά· καθαρή συσκευασία.
Ελάχιστη ποσότητα παραγγελίας	4 κομμάτια

Αριθμοί ανταλλακτικών μερών Firestone

Κατασκευαστής: FIRESTONE.

W01-358-7203

W01 358 7203

W013587203

Προδιαγραφές τοποθέτησης και διαστάσεων

Διασύνδεση στερέωσης

Διάμετρος φλέβας: 20,36 ίντσες - καθορίζει το συνολικό πλάτος της επιφάνειας σφράγισης και επαφής.
Σχήμα βρόχου (διάμετρος κύκλου βρόχου): 19,00 ίντσες - καθορίζει την κυκλική διάταξη των βρόχων τοποθέτησης για ευθυγράμμιση.
Διαμόρφωση βρόγχων: 24 μονάδες 3/8-24 UNF συσσωρευτών με νήματα - υποδεικνύει την ποσότητα και τον τυποποιημένο τύπο νήματος για ασφαλή στερέωση.

Περιεκτικότητα και πεδίο λειτουργίας

Μέγιστη διάμετρος του σπιτιού: 22,7 ίντσες - το μεγαλύτερο εξωτερικό πλάτος, σημαντικό για την χωρική ελευθέρωση κατά την εγκατάσταση.
Ονομαστικό εγκατεστημένο ύψος: 9,5 ίντσες - το ύψος αναφοράς υπό τυποποιημένες συνθήκες συναρμολόγησης.
Χρησιμοποιήσιμο εύρος εγκεφαλικού επεισοδίου: 3,3 έως 13,0 ίντσες - η εγκεκριμένη κατακόρυφη μετατόπιση μεταξύ πλήρως συμπιεσμένων και πλήρως εκτεταμένων θέσεων.

Διαδικασία εγκατάστασης

Βήμα	Βασική λειτουργία	Τεχνικά σημεία και παραδείγματα
1. Τοποθέτηση	Τοποθετήστε την ατμοσφαιρική ελαστική μεταξύ του άνω φορητή και της επάνω πλάκας του πλαισίου πιέσεως στην καθορισμένη θέση τοποθέτησης.	Απαιτήσεις ευθυγράμμισης: Ο κεντρικός άξονας του ελαστικού πρέπει να ευθυγραμμίζεται με την κεντρική γραμμή του σχοινιού με επιτρεπόμενη απόκλιση ≤ 0,2°. Στο διάγραμμα πρέπει να αναφέρονται τα σημεία μέτρησης.
2. Προ-σφίξιμο βρόγχου	Εισάγετε βίδες (π.χ. 24 κομμάτια βαθμού 8.8 ή υψηλότερο) μέσα από τις τρύπες της φλάντζας του ελαστικού (π.χ. 24 × φ9.5 mm) και στις τρύπες με νήματα του πλαισίου.	Η τιμή της ροπής πρέπει να συμμορφώνεται με τις προδιαγραφές του μπουλόν (π.χ. για 3/8-24 UNF,η προτεινόμενη ροπή είναι 28-32 N*m).
3Πνευματική σύνδεση	Συνδέστε τη γραμμή τροφοδοσίας αέρα εργοστασίου με την πύλη εισόδου του ελαστικού μέσω ενός ρυθμιστή φίλτρου.	Ρυθμίσεις πίεσης: Η αρχική πίεση πρέπει να ρυθμίζεται στο 50% της ονομαστικής πίεσης λειτουργίας (π.χ. εάν η πίεση λειτουργίας είναι 8 bar, ξεκινήστε από 4 bar), και στη συνέχεια να ρυθμίζεται με ακρίβεια ανάλογα με το φορτίο.
4. Κλιμάκωση εγκεφαλικού επεισοδίου	Το πίνακα δοκιμών πρέπει να περιέχει τις ακόλουθες πληροφορίες:	Προστασία από χτύπημα: Βεβαιωθείτε ότι το χτύπημα του ελαστικού παραμένει πάντα εντός του καθορισμένου εύρους (π.χ. 3,3-13 ίντσες).
5. Επιβεβαίωση σφραγίδας	Η πίεση του ελατηρίου πρέπει να είναι 1,2 φορές μεγαλύτερη από την πίεση εργασίας και να διατηρείται για 15 λεπτά.	Μέθοδος δοκιμής διαρροής: Εφαρμόζεται διάλυμα σαπουνιού στην επιφάνεια ζεύξης φλάντζας. Ελέγχεται η συνεχής δημιουργία φυσαλίδων. Επιτρεπόμενη πτώση πίεσης ≤ 0,1 bar/min.
6. Δοκιμή φορτίου	Εκτελείται συνεχής σφράγιση με τη χρήση τυποποιημένων πινακίδων δοκιμής και παρακολουθείται η δυναμική απόκριση του ελαστικού.	Κριτήριο απόδοσης: Το ελατήριο πρέπει να διατηρεί γραμμική συμπίεση κατά τη διάρκεια της λειτουργίας χωρίς ανώμαλες δονήσεις ή αποκλίσεις.

Συνδυασμένα συστατικά της φωτιάς

Αριθμός στυλ Firestone: Στυλ 29

Δαχτυλίδια από αλουμίνιο, με κορδόνι, με ίση απόσταση μεταξύ τους, βρόγχοι 17/8, νάτσες, κυψέλες

W01-358-7203 / W01 358 7203 / W013587203

WO1-358-7203 / WO1 358 7203 / WO13587203

Δαχτυλίδια από αλουμίνιο με πλευρικό λαιμό (μη ίση απόσταση) 17/8 b,n,w

W01-358-7205 / W01 358 7205 / W013587205

WO1-358-7205 / WO1 358 7205 / WO13587205

Δαχτυλίδια από αλουμίνιο με κορδόνι με ράβδους (ισομερή απόσταση) 11/4 b,n,w

W01-358-7201 / W01 358 7201 / W013587201

WO1-358-7201 / WO1 358 7201 / WO13587201

Συγκρότημα πλακών έλασης*, 1/2 τυφλά καρύδια 3/4 NPT

W01-358-7275 / W01 358 7275 / W013587275

WO1-358-7275 / WO1 358 7275 / WO13587275

Μόνο φουσκάλες από καουτσούκ

W01-358-7902 / W01 358 7902 / W013587902

WO1-358-7902 / WO1 358 7902 / WO13587902

Αριθμός στυλ Firestone: Στυλ 207

Δαχτυλίδια από αλουμίνιο, με κορδόνι, με ίση απόσταση μεταξύ τους, βρόγχοι 17/8, νάτσες, κυψέλες

W01-358-7242 / W01 358 7242 / W013587242

WO1-358-7242 / WO1 358 7242/ WO13587242

Δαχτυλίδια από αλουμίνιο με πλευρικό λαιμό (μη ίση απόσταση) 17/8 b,n,w

W01-358-7239 / W01 358 7239 / W013587239

WO1-358-7239 / WO1 358 7239/ WO13587239

Μόνο φουσκάλες από καουτσούκ

W01-139-0207 / W01 139 0207 / W011390207

WO1-139-0207 / WO1 139 0207 / WO11390207

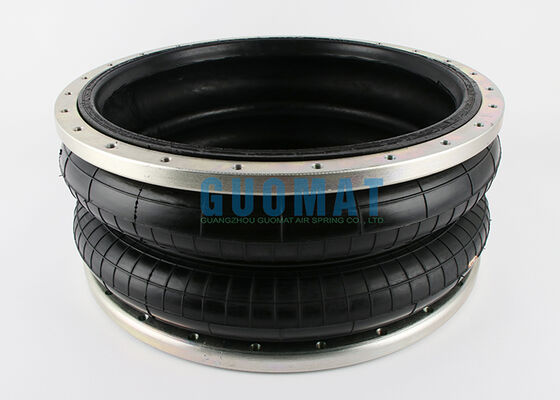

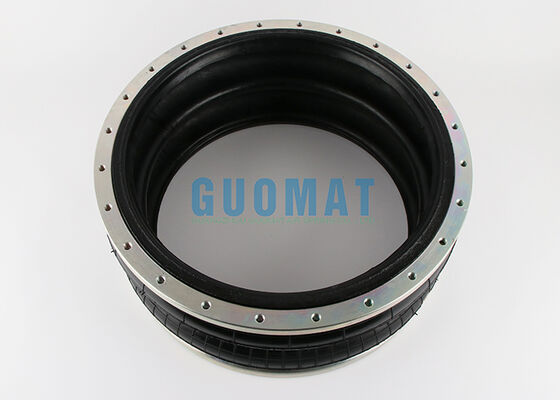

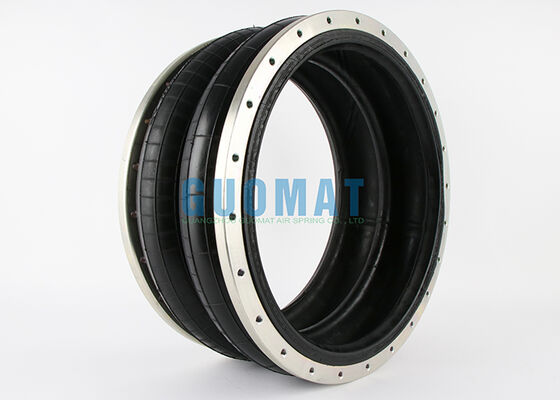

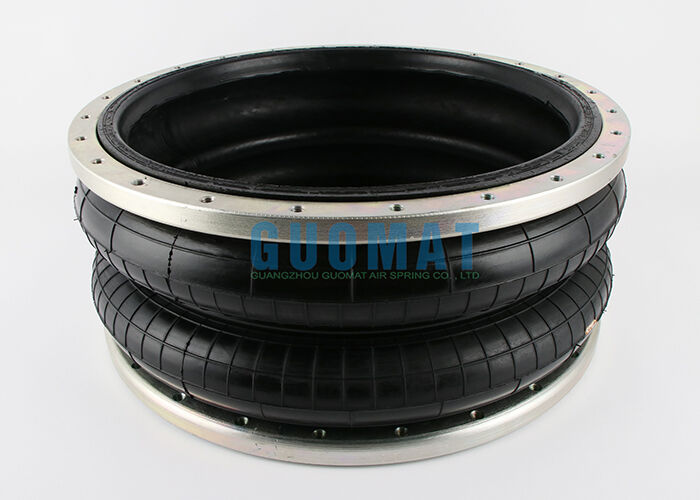

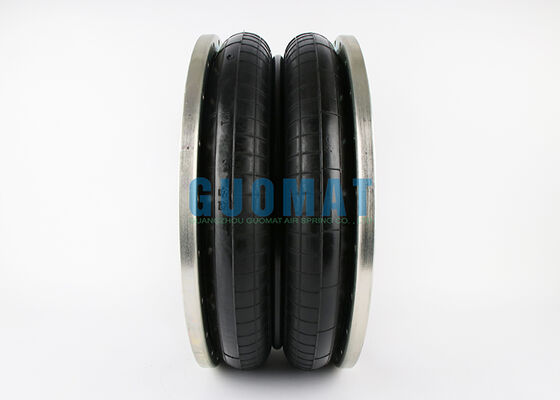

Εικόνες προϊόντων
