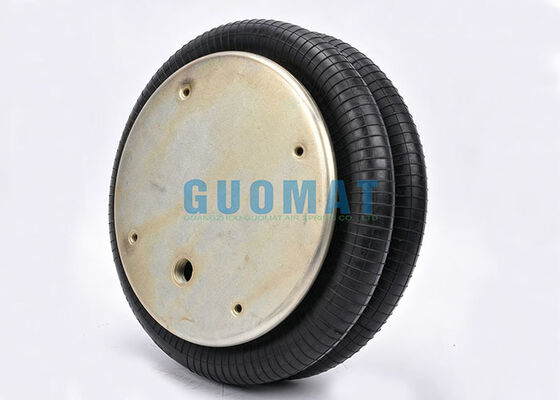

FD530-30 CI Contitech Διπλή στρογγυλεμένη ατμοσφαιρική ελατήρια τσάντες 3/4 NPT ατμοσφαιρική προσαρμογή Βιομηχανικό ατμοσφαιρικό σοκ

Λεπτομέρειες:

Τόπος καταγωγής:	Γκουανγκντόνγκ, Κίνα
Μάρκα:	GUOMAT
Πιστοποίηση:	ISO/TS16949:2009
Αριθμό μοντέλου:	2B53030

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	6 τεμ
Τιμή:	$99.9-159.9/pc
Συσκευασία λεπτομέρειες:	Ισχυρό χαρτοκιβώτιο ή όπως χρειάζονται οι πελάτες
Χρόνος παράδοσης:	2-8 εργάσιμες
Όροι πληρωμής:	T/T, Western Union, L/C
Δυνατότητα προσφοράς:	1000 τμχ/εβδομάδα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τύπος ελατηρίου:	Διπλός τύπος	Εγγύηση:	12 μηνών
Υλικό:	Metal+Rubber	Μέγεθος συσκευασίας:	242424 (εκατ.)
Αριθμός OEM:	Contitech FD530-30	Goodyear:	2B14-363, 2B14-451, 2B15-377, 2B15-378
Ύψος συμπιεσμένου:	3,03"	άλλο όνομα:	Βιομηχανικές σακούλες αέρα
Επισημαίνω:	Διπλή μπερδεμένη άνοιξη αέρα Contitech , Βιομηχανικό ατμοσφαιρικό σοκ με ενσωμάτωση NPT , FD530-30 σακούλες αερισμού

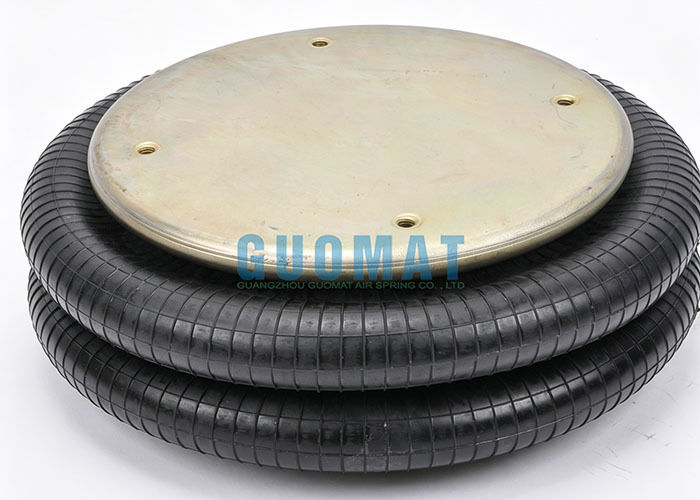

FD530-30 CI Contitech Δύο σφραγισμένες σακούλες αέρα

Βιομηχανικές συσκευές ατμοσφαιρικού σοκ με 3/4 NPT για βαριές εφαρμογές

Προδιαγραφές προϊόντος

Αριθμός GUOMAT: 1B53030
Υλικό ελατηρίου: Φυσικό καουτσούκ
Εγγύηση: 1 έτος
MOQ: 10 κομμάτια
Τύπος ελατήριας: μονόπλευρος τύπος
Δοκιμή βλάβης: ≥ 3 εκατομμύρια κύκλοι
Εργασιακή θερμοκρασία: -40°C έως +70°C

Αριθμοί ανταλλακτικών

Κοντιτέκ:7731, FD530-30, FD530-30, FD530-30 CI, FD530-30 CI, FD530-30CI3/4NPTOS, FD530-30 CI 3/4NPT OS

Φάιρστοουν:W01-358-9529, WO1-358-9529, W01 358 9529, WO1 358 9529, W013589529, WO13589529

Γκουντάιερ:2Β14-363, 2Β14-451, 2Β15-377, 2Β15-378

Τεχνικά δεδομένα

Διάμετρος της επάνω πλάκας κάλυψης: Ø11.30"
Τρύπα αερίου / εισροή αέρα: 1/4NPTF; 3/4NPT
Απόσταση κέντρου βίδες από την επάνω πλάκα κάλυψης: 6,25"
Πάνω κάλυψη πλάκα βίδα (αμύγδαλο) Δόντι: 4X3/8UNC, 0,59in
Διάμετρος της πλάκας κατώτατης κάλυψης: Ø11.30"
Απόσταση κέντρου βίδες από την κάτω πλάκα κάλυψης: 6,25"
Πίσω κάλυψη πλάκα βίδα (αμύγδαλο) Δόντι: 4X3/8UNC, 0,59in
Ελαστικό Bellow MAX Διαμέτρου: 15,75 "
Εργασιακή στροφή: Μέγιστο 13,8 ίντσες - Min 3,0 ίντσες
Ελάχιστη πίεση: 0 psi
Δύναμη επιστροφής στο ελάχιστο ύψος: ≤ 90 lbf
Συνολικό βάρος: 16,1 λίβρες

Απομόνωση από δονήσεις - Δυναμικές τιμές χαρακτηριστικών

Πίεση P (psi)	40	60	80	100	120	Vol V ((in3)
Δύναμη (φόρτος) (lbf)	3560	5440	7350	9360	11200	1200
Ποσοστό άνοιξης (lbf/in.)	1010	1380	1790	2170	2630
Φυσική συχνότητα f0 (Hz)	1.6	1.6	1.5	1.5	1.5

Πνευματική εφαρμογή - Αξίες στατικών χαρακτηριστικών

Υψόμετρος H (σε εκατοστά)	Πίεση P (psi)	40	60	80	100	120	Vol V ((in3)
12	Δύναμη F (lbf)	2550	3920	5400	6960	8660	1400
10.5	Δύναμη F (lbf)	3440	5230	7070	9010	10800	1200
9	Δύναμη F (lbf)	4160	6280	8390	10600	12700	1100
7.5	Δύναμη F (lbf)	4750	7160	9420	11900	14300	900
6	Δύναμη F (lbf)	5250	7840	10200	12900	15400	710
4.5	Δύναμη F (lbf)	5650	8370	10800.0	13500	16200	520
