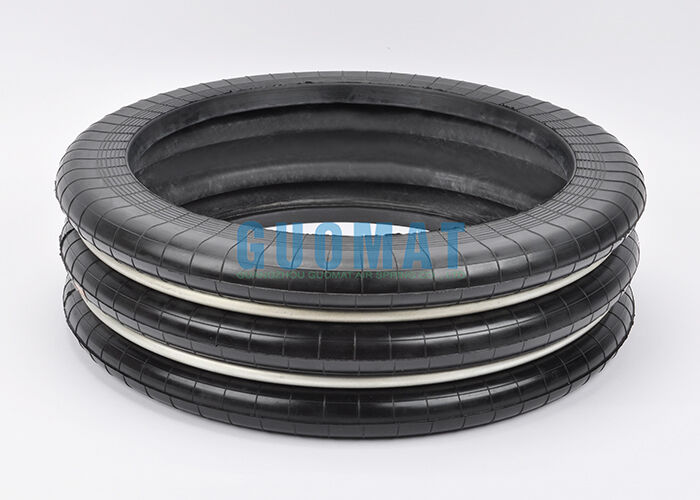

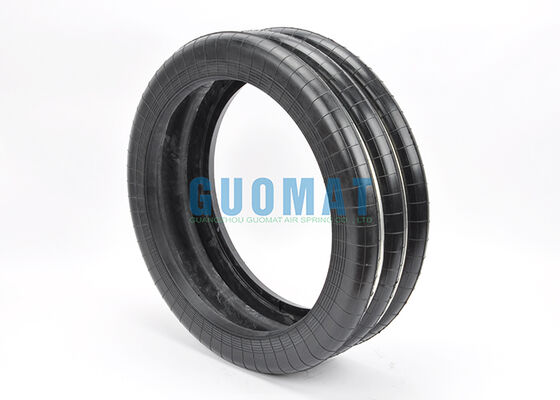

Αεροελατήριο S-500-3R Τριπλής Δίπλωσης YOKOHAMA Αποσβεστήρας Κραδασμών με Ατσάλινο Δακτύλιο Μέσης

Λεπτομέρειες:

Τόπος καταγωγής:	Γκουανγκντόνγκ, Κίνα
Μάρκα:	GUOMAT
Πιστοποίηση:	ISO/TS16949:2009
Αριθμό μοντέλου:	Φ-500-3

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	6 τεμ
Τιμή:	διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Ισχυρό χαρτοκιβώτιο ή όπως χρειάζονται οι πελάτες
Χρόνος παράδοσης:	2-8 εργάσιμες
Όροι πληρωμής:	L/C,D/A,D/P,T/T
Δυνατότητα προσφοράς:	1000 τμχ/εβδομάδα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τύπος αμορτισέρ:	Γεμάτο με αέριο	OEM:	Δεκτός
Πακέτο:	Ισχυρά χαρτοκιβώτια	Είδος:	Λαστιχένιο ελατήριο αέρα
Εύρος Θερμοκρασίας:	-40℃+70℃	Τύπος φυσητήρας:	Τριπλός μπερδεμένος
Εργοστασιακή εγγύηση:	12 μηνών	Χρώμα:	μαύρος
Επισημαίνω:	Τριπλή αναποδογυρισμένη ατμοσφαιρική άνοιξη της Γιοκοχάμα , ελαστικό αεροελατήριο με ατσάλινο δακτύλιο , αεροελατήριο αποσβεστήρα κραδασμών

Αεροανάρτηση S-500-3R Τριπλού Κυματοειδούς Σύρματος YOKOHAMA Αποσβεστήρας Κραδασμών Με Ατσάλινο Δακτύλιο Μέσης

Επισκόπηση Προϊόντος

ΑΡΙΘΜΟΣ GUOMAT: F-500-3
Αναφορά Αντικατάστασης: YOKOHAMA S-500-3R
Τύπος: Αεροανάρτηση Τριπλού Κυματοειδούς Σύρματος
Ονομαστική Διάμετρος: 500 mm
Εφαρμογή: Πρέσες Τύπου & Εξοπλισμός Σφράγισης
Υλικό: Υψηλής ποιότητας καουτσούκ με ενισχυμένο ύφασμα
Δομή: Φυσούνα από καουτσούκ με ατσάλινο δακτύλιο μέσης
Λειτουργίες: Απομόνωση κραδασμών, απόσβεση κραδασμών, ανύψωση και καθέλκυση
Κατάλληλο για: Βιομηχανικά μηχανήματα και βαριές εφαρμογές

Τεχνικές Προδιαγραφές

Παράμετρος	Τιμή
Ύψος Σχεδιασμού (mm)	160
Μέγιστο Ύψος (mm)	270
Ελάχιστο Ύψος (mm)	90
Συνηθισμένη Μέγιστη Διαδρομή (mm)	±68
Μέγιστη Εξωτερική Διάμετρος Συμπίεσης (mm)	560
Ενεργή Επιφάνεια (cm²)	1965
Όγκος (L)	30.3
Φορτίο (KN)	96.3
Σταθερά Δυναμικής Ανάρτησης (n/mm)	1255
Μέγιστη Εσωτερική Συχνότητα (Hz)	1.8
Μέγιστη Εσωτερική Πίεση (MPa)	0.69
Αστοχία Εσωτερικής Πίεσης (MPa)	3.9-4.9

Οδηγός Εγκατάστασης για Αεροθάλαμο Πρέσας Τύπου

Προετοιμάστε την περιοχή εγκατάστασης: Σταματήστε την πρέσα τύπου και απελευθερώστε πλήρως την πίεση αέρα από το υπάρχον σύστημα. Βεβαιωθείτε ότι το μηχάνημα υποστηρίζεται με ασφάλεια πριν αφαιρέσετε την παλιά αεροανάρτηση.
Αφαιρέστε την παλιά αεροανάρτηση: Αποσυνδέστε τη γραμμή παροχής αέρα και αφαιρέστε τις βίδες στήριξης ή τα εξαρτήματα στερέωσης. Ελέγξτε τις επιφάνειες στήριξης για ζημιές, βρωμιά ή παραμόρφωση.
Ελέγξτε τη νέα αεροανάρτηση: Επιβεβαιώστε ότι το GUOMAT F-500-3 ταιριάζει με τις απαιτούμενες διαστάσεις και τη διαμόρφωση στήριξης. Επιθεωρήστε τη φυσούνα από καουτσούκ, τον ατσάλινο δακτύλιο μέσης, την είσοδο αέρα και τα εξαρτήματα στήριξης για ορατές ζημιές.
Τοποθετήστε την αεροανάρτηση: Τοποθετήστε την αεροανάρτηση κάθετα μεταξύ των καθορισμένων επιφανειών στήριξης. Βεβαιωθείτε ότι οι φυσούνες είναι κεντραρισμένες και ο ατσάλινος δακτύλιος μέσης είναι σωστά τοποθετημένος.
Συνδέστε την παροχή αέρα: Συνδέστε σωστά το εξάρτημα αέρα και τη γραμμή αέρα. Χρησιμοποιήστε την προτεινόμενη πίεση αέρα και βεβαιωθείτε ότι δεν υπάρχουν διαρροές.
Φουσκώστε σταδιακά: Παρέχετε πεπιεσμένο αέρα αργά και αφήστε την αεροανάρτηση να επεκταθεί στην θέση λειτουργίας της. Αποφύγετε την απότομη φούσκωση ή την υπέρβαση της συνιστώμενης πίεσης από τον κατασκευαστή.
Ελέγξτε την ευθυγράμμιση και την απόσταση: Λειτουργήστε την πρέσα τύπου σε χαμηλή ταχύτητα μέσω ενός ελεγχόμενου κύκλου δοκιμής. Επαληθεύστε ότι η αεροανάρτηση παραμένει κεντραρισμένη και δεν τρίβεται με τα γύρω εξαρτήματα.
Τελικός έλεγχος: Ελέγξτε την πίεση αέρα, τις βίδες στήριξης, τη διαρροή αέρα, την κίνηση του μηχανήματος και την απόδοση απομόνωσης κραδασμών πριν την επιστροφή στην κανονική λειτουργία.

Σημείωση Εγκατάστασης: Επιβεβαιώστε τη σωστή θέση εργασίας, την πίεση αέρα, τη χωρητικότητα φορτίου και τις διαστάσεις στήριξης σύμφωνα με τον συγκεκριμένο σχεδιασμό της πρέσας τύπου και τις συνθήκες λειτουργίας.

Γιατί να επιλέξετε το GUOMAT F-500-3;

Οι αεροαναρτήσεις GUOMAT κατασκευάζονται χρησιμοποιώντας ενισχυμένα υλικά από καουτσούκ και μεταλλικά εξαρτήματα για να παρέχουν αξιόπιστη απόδοση σε βιομηχανικές εφαρμογές. Το F-500-3 προσφέρει μια πρακτική λύση αντικατάστασης για το YOKOHAMA S-500-3R και μπορεί να παραδοθεί για τυπική αντικατάσταση ή για προσαρμοσμένες βιομηχανικές απαιτήσεις.

Υποστηρίζουμε απαιτήσεις OEM, αντικατάστασης και προσαρμοσμένων αεροαναρτήσεων, συμπεριλαμβανομένων των προδιαγραφών διαστάσεων και συνδέσεων.
